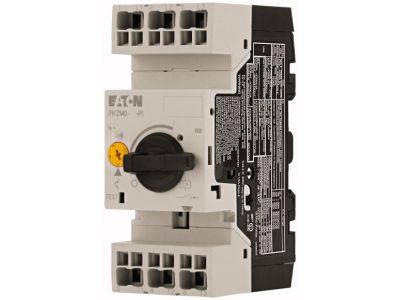

Wyłącznik silnikowy 3P, 0,75kW, 1,6-2,5A, Zaciski sprężynowe Push-In, PKZM0-2,5-PI | 199154 Eaton

Alternatywny kod produktu: PKZM0-2,5-PI

Opis i Kluczowe Cechy

Wyłącznik silnikowy EATON z serii PKZM0-2,5-PI to zaawansowane urządzenie elektro-techniczne zaprojektowane do precyzyjnego zabezpieczania silników elektrycznych o mocy znamionowej 0,75 kW przy napięciu 400 V AC. Kluczowym wyróżnikiem tego modelu jest zastosowanie innowacyjnej technologii zacisków sprężynowych typu Push-In, która znacząco skraca czas montażu i eliminuje konieczność okresowego dokręcania śrub, co jest krytyczne w środowiskach narażonych na wibracje.

• Zakres nastaw wyzwalacza przeciążeniowego: Regulacja w przedziale od 1,6 A do 2,5 A pozwala na dokładne dopasowanie ochrony do prądu znamionowego silnika.
• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icu na poziomie 150 kA przy 400 V gwarantuje najwyższy poziom bezpieczeństwa instalacji.
• Wyzwalacz termomagnetyczny: Zintegrowane zabezpieczenie termiczne chroni przed przeciążeniami, natomiast wyzwalacz magnetyczny (ustawiony na max. 38,8 A) reaguje błyskawicznie na zwarcia.
• Czułość na zanik fazy: Urządzenie monitoruje ciągłość zasilania, chroniąc silnik przed asymetrią i przegrzaniem wynikającym z pracy dwufazowej.
• Ergonomiczne sterowanie: Wyposażony w czytelne pokrętło z wyraźną sygnalizacją stanu pracy, co ułatwia diagnostykę i obsługę serwisową.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Wyłącznik spełnia wymagania normy IEC/EN 60947, która definiuje standardy dla aparatury niskonapięciowej, oraz normy VDE 0660. Dzięki temu inżynierowie i projektanci mają pewność, że komponent ten jest w pełni kompatybilny z nowoczesnymi systemami rozdziału energii i automatyki.

Zastosowanie

Wyłącznik PKZM0-2,5-PI znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie maszyn, szaf sterowniczych oraz systemach HVAC. Jest idealnym rozwiązaniem do:

• Zabezpieczania małych napędów o mocy 0,37 kW (przy 230 V) oraz 0,75 kW (przy 400 V).
• Pracy w układach AC-3, gdzie wymagane jest częste łączenie silników klatkowych.
• Instalacji w miejscach o ograniczonej przestrzeni dzięki kompaktowej, 3-biegunowej konstrukcji.
• Aplikacji wymagających wysokiej odporności na temperatury otoczenia (od -25°C do +55°C w stanie otwartym).

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Dzięki technologii Push-In, przewody o odpowiednim przekroju można montować bez użycia narzędzi, co zapewnia stały docisk styku niezależnie od upływu czasu. Wyłącznik umożliwia dowolny kierunek zasilania energią, co zwiększa elastyczność podczas projektowania układu szyn i okablowania w rozdzielnicy. Stopień ochrony IP20 wymaga montażu w obudowie lub szafie sterowniczej zapewniającej ochronę przed pyłem i wilgocią.

FAQ

• Czy zaciski Push-In wymagają stosowania tulejek zaciskowych? Technologia Push-In pozwala na bezpośredni montaż przewodów sztywnych oraz giętkich z tulejkami. W przypadku przewodów giętkich bez tulejek należy użyć śrubokręta do otwarcia sprężyny.
• Jaka jest maksymalna temperatura przechowywania urządzenia? Wyłącznik może być bezpiecznie przechowywany w temperaturze od -40°C do +80°C.
• Czy urządzenie posiada wbudowane styki pomocnicze? Model PKZM0-2,5-PI w wersji podstawowej skupia się na funkcji ochronnej, jednak konstrukcja serii PKZM0 pozwala na łatwą rozbudowę o akcesoria boczne lub czołowe (styki pomocnicze, wyzwalacze wzrostowe).
