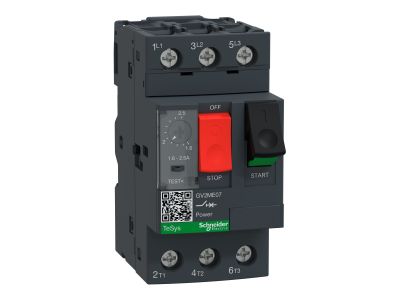

Wyłącznik silnikowy 3P 0,75kW 1,6-2,5A, TeSys Deca | GV2ME07AP Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy TeSys Deca o numerze katalogowym GV2ME07AP to zaawansowane urządzenie elektro-techniczne od renomowanego producenta Schneider Electric, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się trójbiegunową konstrukcją (3P), która zapewnia pełną kontrolę nad obwodami trójfazowymi. Kluczowym elementem jest wbudowany wyzwalacz termiczno-magnetyczny, który oferuje zakres nastawy prądowej od 1,6 A do 2,5 A. Pozwala to na precyzyjne dopasowanie zabezpieczenia do prądu znamionowego silnika o mocy około 0,75 kW przy napięciu 400V.

• Ochrona wielofunkcyjna: Urządzenie integruje w sobie funkcje zabezpieczenia przeciążeniowego, zwarciowego oraz reaguje na asymetrię fazową, co znacząco wydłuża żywotność jednostek napędowych.
• Intuicyjne sterowanie: Wyłącznik wyposażony jest w ergonomiczne przyciski (Start/Stop), które umożliwiają ręczne załączanie i wyłączanie napędu.
• Kompaktowa budowa: Szerokość modułowa wynosząca 45 mm pozwala na optymalne zagospodarowanie miejsca w szafie sterowniczej.
• Trwałość mechaniczna: Wysoka jakość materiałów gwarantuje tysiące cykli łączeniowych pod obciążeniem.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co czyni go bezpiecznym wyborem dla przemysłu. Wyłącznik spełnia wymagania normy IEC/EN 60947-2 oraz IEC/EN 60947-4-1, co potwierdza jego zdolność do pracy jako rozłącznik izolacyjny oraz element aparatury sterowniczej niskiego napięcia. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co gwarantuje brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Wyłącznik GV2ME07AP znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do zabezpieczania małych silników indukcyjnych napędzających pompy, wentylatory, przenośniki taśmowe oraz sprężarki. Dzięki swojej charakterystyce, urządzenie doskonale sprawdza się w układach automatyki budynkowej oraz w maszynach OEM, gdzie wymagana jest niezawodność i szybka reakcja na stany awaryjne w sieci zasilającej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN (TH35) o szerokości 35 mm.
• Podłączenie przewodów: Należy stosować zaciski śrubowe, dbając o odpowiedni moment dokręcania, co zapobiega przegrzewaniu się styków.
• Nastawa prądowa: Przed uruchomieniem należy precyzyjnie ustawić tarczę nastawczą na wartość odpowiadającą prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej.
• Pozycja pracy: Wyłącznik może pracować w dowolnej pozycji, jednak zaleca się montaż pionowy dla optymalnego odprowadzania ciepła.

FAQ

1. Czy wyłącznik GV2ME07AP chroni przed zanikiem fazy?
Tak, mechanizm wyzwalający reaguje na asymetrię obciążenia, co chroni silnik przed przegrzaniem w przypadku zaniku jednej z faz zasilających.

2. Czy do wyłącznika można dołożyć styki pomocnicze?
Tak, seria TeSys Deca jest w pełni modułowa, co pozwala na montaż bocznych lub czołowych styków pomocniczych typu GVAN lub GVAD w celu sygnalizacji stanu pracy do sterownika PLC.

3. Jaki jest zakres regulacji prądu w tym modelu?
Model GV2ME07AP posiada regulowany wyzwalacz termiczny w zakresie od 1,6 A do 2,5 A, co pozwala na elastyczne dopasowanie do konkretnego odbiornika.
