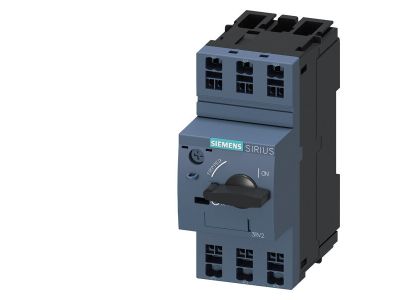

Wyłącznik S00, Ochrona silnika, Class 10, wyzw. A 1,4-2A, wyzw. N 26A | 3RV2011-1BA20 Siemens

Alternatywny kod produktu: 3RV20111BA20

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens SIRIUS 3RV2011-1BA20 to urządzenie w rozmiarze S00 przeznaczone do ochrony silników przed przeciążeniem i zwarciem. Wyposażono w nastawialny wyzwalacz termiczny o zakresie 1,4–2 A (Class 10) oraz wyzwalacz zwarciowy o wartości 26 A. Kompaktowa obudowa (S00) umożliwia oszczędność miejsca w szafie sterowniczej, a modułowy system SIRIUS zapewnia łatwą rozbudowę o akcesoria.

• Ochrona silnika Class 10: charakterystyka przeciążeniowa dopasowana do typowych rozruchów silników – zabezpiecza uzwojenia przed przegrzaniem bez zbędnych wyłączeń.
• Nastawialny wyzwalacz termiczny 1,4–2 A: precyzyjne dopasowanie do prądu znamionowego silnika, co zapobiega fałszywym zadziałaniom i zwiększa dostępność maszyny.
• Wyzwalacz zwarciowy 26 A: szybkie odcięcie prądu w przypadku zwarcia, chroniąc instalację i odbiorniki przed uszkodzeniem.
• Kompaktowy rozmiar S00: minimalne zapotrzebowanie na miejsce na szynie TH35 – idealny do rozdzielnic o ograniczonej przestrzeni.
• System SIRIUS: pełna kompatybilność z łącznikami pomocniczymi, wyzwalaczami pomocniczymi i innymi akcesoriami, co ułatwia rozbudowę i okablowanie.

Zgodność z Normami

Wyłącznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA. Posiada dopuszczenie do stosowania w strefach zagrożonych wybuchem (ATEX / IEC Ex). Oznaczony jest certyfikatem CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Urządzenie przeznaczone jest do ochrony i odłączania silników elektrycznych, a także instalacji odbiorczych. Sprawdza się w następujących scenariuszach:

• Ochrona przeciążeniowa i zwarciowa silników IE3/IE4 w maszynach i urządzeniach przemysłowych.
• Funkcja wyłącznika głównego i awaryjnego zgodnie z wymaganiami dla odłączników bezpieczeństwa.
• Zabezpieczanie odgałęzień odbiorników w szafach sterowniczych i rozdzielnicach.
• Zastosowania w sieciach IT (z izolowanym punktem neutralnym) oraz w strefach zagrożonych wybuchem (ATEX).

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego i obciążalności zwarciowej. Momenty dokręcania oraz parametry przyłącza należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyzwalacz termiczny jest nastawialny? Tak, zakres nastaw wynosi 1,4–2 A. Regulacji dokonuje się pokrętłem na przednim panelu wyłącznika.
• Czy wyłącznik posiada ochronę przed zwarciem? Tak, wbudowany wyzwalacz zwarciowy (magnetyczny) zadziała przy prądzie 26 A, zapewniając szybkie odłączenie.
• Do jakich stref zagrożonych wybuchem jest dopuszczony? Urządzenie posiada atesty ATEX i IEC Ex, co pozwala na stosowanie w strefach zagrożonych wybuchem (szczegóły w dokumentacji technicznej).
