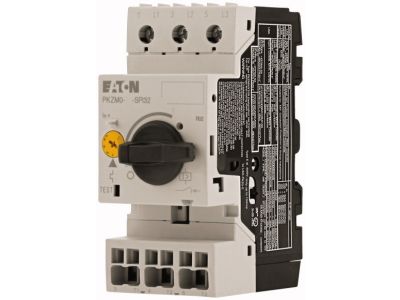

Wyłącznik silnikowy 3P, 0,55kW , 1-1,6A, zaciski śrubowe/Push-In , PKZM0-1,6-SPI32 | 199194 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy EATON z serii PKZM0 o oznaczeniu PKZM0-1,6-SPI32 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o ochronie silników elektrycznych o mocy znamionowej do 0,55 kW przy napięciu 400 V AC. Urządzenie charakteryzuje się zakresem nastaw wyzwalacza przeciążeniowego od 1 do 1,6 A, co pozwala na precyzyjne dopasowanie do prądu znamionowego chronionej maszyny. Wykorzystanie wyzwalacza termomagnetycznego gwarantuje skuteczną reakcję zarówno na długotrwałe przeciążenia, jak i gwałtowne zwarcia, przy czym maksymalny prąd wyzwalania bezzwłocznego wynosi 24,8 A.

• Innowacyjne zaciski Push-In: Zastosowanie technologii Push-In po stronie odpływowej znacząco skraca czas montażu i zapewnia trwałe połączenie odporne na wstrząsy, podczas gdy tradycyjne zaciski śrubowe oferują sprawdzoną niezawodność.
• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icu na poziomie 150 kA przy 400 V AC eliminuje w wielu przypadkach konieczność stosowania dodatkowych zabezpieczeń wstępnych.
• Ochrona przed zanikiem fazy: Wbudowana czułość na zanik fazy chroni silnik przed asymetrią zasilania, co jest kluczowe dla uniknięcia przegrzania uzwojeń.
• Ergonomiczne sterowanie: Wyposażenie w obrotowe pokrętło z wyraźnym wskaźnikiem stanu pracy ułatwia diagnostykę i obsługę manualną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w wymagających aplikacjach przemysłowych. Wyłącznik spełnia wymagania normy IEC/EN 60947, która definiuje standardy dla aparatury niskonapięciowej, oraz normy VDE 0660. Dzięki temu inżynierowie i projektanci mają pewność, że urządzenie zachowa deklarowane parametry bezpieczeństwa i niezawodności w całym cyklu życia produktu.

Zastosowanie

Wyłącznik PKZM0-1,6-SPI32 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania małych napędów, takich jak pompy, wentylatory, przenośniki taśmowe oraz mieszalniki o mocy 0,25 kW (przy 230 V) lub 0,55 kW (przy 400 V). Dzięki szerokiemu zakresowi temperatur pracy (od -25°C do +55°C w stanie otwartym) oraz możliwości dowolnego kierunku zasilania, aparat ten jest niezwykle elastyczny w implementacji w szafach sterowniczych o dużym zagęszczeniu komponentów.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TH35). Dzięki technologii zacisków Push-In, przewody sztywne lub z tulejkami mogą być montowane bez użycia narzędzi, co minimalizuje ryzyko błędów montażowych. Należy pamiętać, że stopień ochrony zacisków to IP00, dlatego aparat musi być zabudowany w odpowiedniej obudowie lub rozdzielnicy zapewniającej stopień ochrony co najmniej IP20 dla całego aparatu. Podczas konfiguracji należy precyzyjnie ustawić prąd nastawczy na skali wyzwalacza przeciążeniowego, odpowiadający prądowi znamionowemu silnika (In) podanemu na tabliczce znamionowej.

FAQ

• Czy wyłącznik może pracować w dowolnej pozycji? Tak, konstrukcja aparatu pozwala na dowolny kierunek zasilania energią, co ułatwia prowadzenie oprzewodowania w rozdzielnicy.
• Jaka jest różnica między zaciskami w tym modelu? Model SPI32 łączy w sobie tradycyjne zaciski śrubowe z nowoczesnymi zaciskami Push-In, co pozwala na optymalizację czasu prefabrykacji szaf.
• Czy urządzenie chroni przed zwarciami? Tak, wyłącznik posiada zintegrowany wyzwalacz magnetyczny o prądzie zadziałania do 24,8 A, co zapewnia natychmiastowe odłączenie zasilania w przypadku zwarcia.
