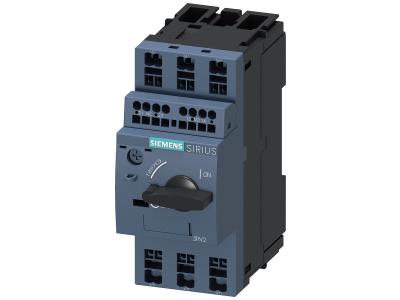

Wyłącznik S00, Ochrona silnika, Class 10, wyzw. A 1,1-1,6A, wyzw. N 21A | 3RV2011-1AA25 Siemens

Alternatywny kod produktu: 3RV20111AA25

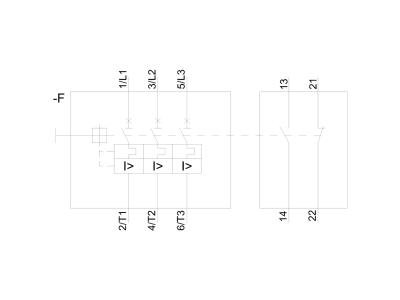

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens SIRIUS 3RV2, symbol 3RV2011-1AA25, w wielkości S00 przeznaczony do ochrony silników przed przeciążeniem i zwarciem. Dzięki klasie wyzwalacza Class 10 zapewnia szybkie odłączanie silnika w przypadku przeciążenia, a nastawialny zakres prądu przeciążeniowego 1,1–1,6 A umożliwia precyzyjne dopasowanie do parametrów odbiornika. Wyzwalacz zwarciowy 21 A gwarantuje skuteczne zabezpieczenie w przypadku zwarcia w instalacji.

• Zakres nastawczy prądu przeciążeniowego 1,1–1,6 A: precyzyjne dopasowanie do prądu znamionowego silnika, minimalizacja ryzyka wyłączeń jałowych i ochrona przed nadmiernym nagrzewaniem.
• Wyzwalanie zwarciowe 21 A: szybkie odcięcie obwodu w przypadku zwarcia, chroniące kable i odbiorniki przed skutkami przepływu prądu zwarciowego.
• Klasa wyzwalacza Class 10: optymalna charakterystyka czasowo-prądowa dla silników o standardowym rozruchu – pozwala na chwilowe przeciążenia rozruchowe, jednocześnie wyłączając przy długotrwałym przeciążeniu.
• Kompaktowa obudowa w wielkości S00: niskie straty mocy (małe ciepło odlotowe) umożliwiają montaż w ciasnych rozdzielnicach i zwiększają niezawodność poprzez ograniczenie nagrzewania się szafy.
• Szeroka gama akcesoriów (łączniki pomocnicze, wyzwalacze, sygnalizatory): łatwa rozbudowa funkcji – np. sygnalizacja zadziałania, zdalne odcięcie, czy komunikacja z PLC.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych norm IEC oraz standardów UL/CSA. Posiada certyfikat CE i jest dopuszczony do stosowania w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX oraz normą IEC Ex. Gwarantuje to bezpieczną pracę zarówno w standardowych instalacjach przemysłowych, jak i w aplikacjach wymagających szczególnych dopuszczeń.

Zastosowanie

Wyłącznik silnikowy 3RV2011-1AA25 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników trójfazowych oraz odbiorników o podobnej charakterystyce przeciążeniowej.

• Ochrona silników asynchronicznych IE3/IE4 w maszynach produkcyjnych, wentylatorach, pompach i sprężarkach.
• Bezpieczne odłączanie instalacji w przypadku przeciążeń oraz zwarć – jako wyłącznik główny lub awaryjny w odgałęzieniach odbiorników.
• Zabezpieczenie transformatorów oraz kombinacji rozruchowych stycznik + wyłącznik w układach sterowania.
• Stosowanie w sieciach IT (z izolowanym punktem neutralnym) oraz w aplikacjach z wymogiem dopuszczenia ATEX.

Wskazówki Montażowe

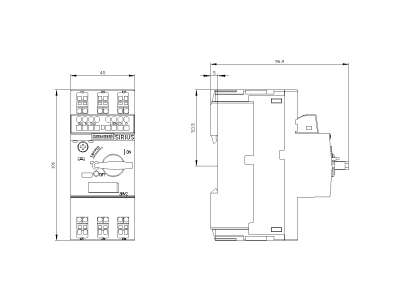

Montaż i podłączenie wyłącznika silnikowego powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do rzeczywistego prądu obciążenia (maksymalnie dla danego zacisku – zalecenia na etykiecie). Momenty dokręcania śrub należy stosować zgodnie z wartościami podanymi w instrukcji (zwykle 0,8–1,2 Nm dla zacisków śrubowych). Zachować odstępy od innych urządzeń zapewniające odpowiednią cyrkulację powietrza – wyłącznik charakteryzuje się niskim wydzielaniem ciepła, ale wymaga zachowania minimalnych odległości.

FAQ

• Jak ustawić prąd przeciążeniowy na wyłączniku 3RV2011-1AA25? Prąd nastawczy reguluje się pokrętłem na przedniej ściance obudowy w zakresie 1,1–1,6 A. Wartość należy dobrać do prądu znamionowego silnika (z tabliczki silnika). Ustawienie zbyt niskie spowoduje fałszywe wyłączenia, zbyt wysokie – brak ochrony.
• Czy wyłącznik posiada podświetlenie lub sygnalizację stanu? Sam wyłącznik nie jest wyposażony w podświetlenie. Sygnalizację zadziałania można uzyskać poprzez opcjonalny łącznik pomocniczy (dostępny w ofercie akcesoriów), który sygnalizuje stan załączenia/wyłączenia lub wyzwolenia przeciążeniowego/zwarciowego.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje bezpośrednio stopnia IP w danych katalogowych dla tego modelu. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20. W przypadku pracy w warunkach zwiększonego zapylenia lub wilgoci należy zastosować odpowiednią obudowę zewnętrzną.
