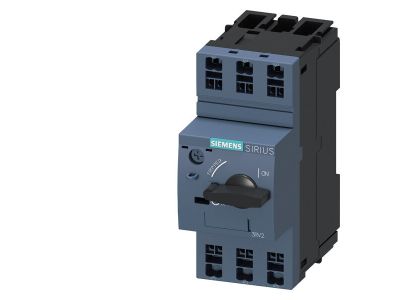

Wyłącznik S00, Ochrona silnika, Class 10, wyzw. A 0,9-1,25A, wyzw. N 16A | 3RV2011-0KA20 Siemens

Alternatywny kod produktu: 3RV20110KA20

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens 3RV2011-0KA20 z serii S00 przeznaczony jest do ręcznego załączania i wyłączania silników oraz zabezpieczania instalacji przed skutkami zwarć, przeciążeń i asymetrii fazowej. Urządzenie wyposażono w klasę wyzwalania termicznego Class 10, nastawialny wyzwalacz przeciążeniowy w zakresie 0,9–1,25 A oraz wyzwalacz zwarciowy o prądzie 16 A. Precyzyjna regulacja progu przeciążeniowego pozwala idealnie dopasować ochronę do prądu znamionowego silnika.

• Klasa wyzwalania termicznego Class 10: Zapewnia szybkie wyłączenie przy przeciążeniu (w czasie poniżej 10 s przy 7,2-krotności prądu nastawy), skutecznie chroniąc silnik przed przegrzaniem.
• Nastawialny wyzwalacz przeciążeniowy 0,9–1,25 A: Umożliwia precyzyjne dopasowanie zabezpieczenia do prądu znamionowego silnika, eliminując ryzyko zbędnych wyłączeń lub niedostatecznej ochrony.
• Wyzwalacz zwarciowy 16 A: Szybko odłącza obwód w przypadku zwarcia, chroniąc instalację i odbiorniki przed skutkami przepływu prądu zwarciowego.
• Ręczne załączanie i wyłączanie: Umożliwia bezpośrednie sterowanie pracą silnika oraz bezpieczne odcięcie zasilania w trakcie konserwacji.
• Ochrona przed asymetrią fazową: Reaguje na brak jednej fazy, zapobiegając pracy silnika w niebezpiecznych warunkach i uszkodzeniu uzwojeń.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych i europejskich norm dotyczących wyłączników silnikowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Wyłącznik silnikowy 3RV2011-0KA20 znajduje zastosowanie w szafach sterowniczych i rozdzielnicach przemysłowych oraz w automatyce budynkowej. Służy do ochrony i ręcznego sterowania silnikami oraz innymi odbiornikami indukcyjnymi.

• Ochrona silników elektrycznych przed przeciążeniem, zwarciem i asymetrią faz w maszynach produkcyjnych.
• Ręczne załączanie i wyłączanie napędów w instalacjach wentylacji, pomp i przenośników.
• Zabezpieczenie obwodów odbiorników indukcyjnych w szafach sterowniczych i rozdzielnicach głównych.
• Stosowanie w automatyce budynkowej do sterowania silnikami rolet, bram i urządzeń HVAC.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać zgodnie z obciążalnością prądową określoną w dokumentacji technicznej. Moment dokręcania zacisków stosować według danych producenta.

FAQ

• Jaki jest zakres nastaw prądu wyzwalacza przeciążeniowego? Zakres nastaw wynosi 0,9–1,25 A. Ustawienia dokonuje się płynnie za pomocą pokrętła regulacyjnego na obudowie wyłącznika.
• Jaki prąd wyzwalania zwarciowego został zastosowany? Wyzwalacz zwarciowy ma wartość 16 A – przy przekroczeniu tego prądu wyłącznik natychmiast odcina obwód.
• Jaką klasę wyzwalania termicznego posiada ten wyłącznik? Klasa 10 – oznacza, że przy przeciążeniu równym 7,2-krotności prądu nastawy wyłączenie nastąpi w czasie nie dłuższym niż 10 sekund.
