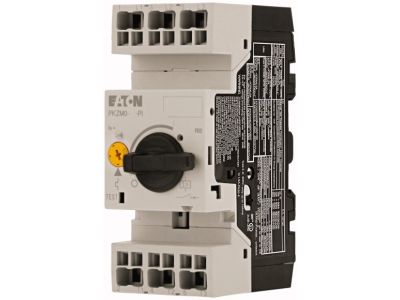

Wyłącznik silnikowy 3P, 0,25kW, 0,63-1A, Zaciski sprężynowe Push-In, PKZM0-1-PI | 199152 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy EATON z serii PKZM0 o numerze katalogowym 199152 to zaawansowane rozwiązanie w dziedzinie ochrony napędów elektrycznych. Urządzenie charakteryzuje się 3-biegunową konstrukcją i zostało zaprojektowane do pracy z silnikami o mocy znamionowej 0,25 kW przy napięciu 400 V AC (oraz 0,12 kW przy 230 V AC). Kluczowym wyróżnikiem tego modelu jest zastosowanie innowacyjnych zacisków sprężynowych typu Push-In, które znacząco skracają czas montażu i eliminują konieczność okresowego dokręcania śrub, co jest krytyczne w środowiskach narażonych na wibracje.

• Precyzyjna nastawa: Wyzwalacz przeciążeniowy regulowany w zakresie od 0,63 A do 1 A pozwala na dokładne dopasowanie do prądu znamionowego silnika.
• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icu na poziomie 150 kA przy 400 V AC gwarantuje najwyższy poziom bezpieczeństwa instalacji.
• Ochrona termomagnetyczna: Zintegrowany wyzwalacz termiczny chroni przed przeciążeniem, natomiast wyzwalacz magnetyczny (ustawiony na max. 15,5 A) zapewnia błyskawiczną reakcję na zwarcia.
• Czułość na zanik fazy: Zaawansowany mechanizm monitorujący chroni silnik przed uszkodzeniem w przypadku asymetrii zasilania lub utraty jednej z faz.
• Ergonomia: Wyraźne pokrętło sterownicze umożliwia szybką identyfikację stanu aparatu oraz łatwe załączanie i wyłączanie obwodu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach przemysłowych. Wyłącznik spełnia wymagania normy IEC/EN 60947, która definiuje standardy dla aparatury niskonapięciowej, oraz VDE 0660. Dzięki temu inżynierowie mogą mieć pewność, że urządzenie zachowa swoje parametry techniczne nawet w wymagających warunkach eksploatacyjnych. Stopień ochrony IP20 dla aparatu i zacisków zapewnia bezpieczeństwo przed dotykiem bezpośrednim zgodnie z obowiązującymi przepisami BHP.

Zastosowanie

Wyłącznik PKZM0-1-PI znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym wyborem do zabezpieczania małych silników napędzających pompy, wentylatory, przenośniki taśmowe oraz inne urządzenia technologiczne o mocy do 0,25 kW. Dzięki szerokiemu zakresowi temperatur pracy (od -25°C do +55°C w stanie otwartym) oraz odporności na ekstremalne warunki przechowywania (do +80°C), aparat ten sprawdza się w szafach sterowniczych pracujących w zróżnicowanych klimatach. Możliwość dowolnego kierunku zasilania energią zwiększa elastyczność podczas projektowania układów rozdzielczych.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN. Dzięki technologii Push-In, przewody (sztywne lub z tulejkami) montuje się poprzez proste wciśnięcie w zacisk, co zapewnia trwałe i odporne na wstrząsy połączenie. Należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych w rozdzielnicy. Przed uruchomieniem należy precyzyjnie ustawić prąd wyzwalacza przeciążeniowego za pomocą pokrętła nastawczego, zgodnie z tabliczką znamionową chronionego silnika. Dowolny kierunek zasilania (góra/dół) pozwala na optymalizację prowadzenia przewodów wewnątrz szafy.

FAQ

• Czy zaciski Push-In wymagają użycia specjalistycznych narzędzi? Nie, technologia Push-In pozwala na beznarzędziowy montaż przewodów przygotowanych, co przyspiesza prace elektroinstalacyjne.
• Jaka jest maksymalna moc silnika, którą może obsłużyć ten wyłącznik? Przy napięciu 400 V AC wyłącznik jest dedykowany dla silników o mocy znamionowej do 0,25 kW.
• Czy urządzenie posiada ochronę przed pracą dwufazową? Tak, wyłącznik posiada funkcję czułości na zanik fazy, co jest kluczowe dla ochrony uzwojeń silnika przed przegrzaniem i spaleniem.
• Jaki jest stopień ochrony tego aparatu? Urządzenie posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed obcymi ciałami stałymi o średnicy 12,5 mm i większej.
