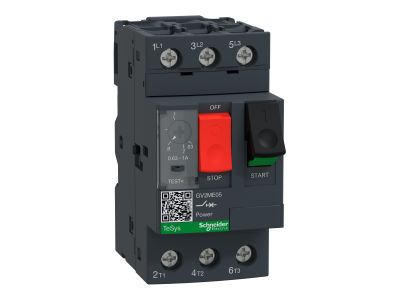

Wyłącznik silnikowy 3P 0,25kW 0,63-1A, TeSys Deca | GV2ME05AP Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy TeSys Deca o numerze katalogowym GV2ME05AP to zaawansowane urządzenie zabezpieczające, zaprojektowane przez lidera branży – firmę Schneider Electric. Jest to 3-biegunowy (3P) aparat dedykowany do ochrony silników trójfazowych o mocy od 0,12 kW do 0,18 kW przy napięciu 400V. Urządzenie łączy w sobie funkcje zabezpieczenia termicznego oraz magnetycznego, co gwarantuje kompleksową ochronę przed przeciążeniami i zwarciami. Zakres nastaw wyzwalacza termicznego wynosi od 0,63 A do 1 A, co pozwala na precyzyjne dopasowanie parametrów do prądu znamionowego chronionej maszyny. Wyzwalanie magnetyczne następuje przy wartości 13xIn, co skutecznie eliminuje ryzyko uszkodzeń przy gwałtownych skokach prądu. Wyłącznik charakteryzuje się wyjątkowo wysoką zdolnością wyłączania zwarciowego Icu wynoszącą aż 100 kA przy 400V, co czyni go jednym z najbezpieczniejszych rozwiązań w swojej klasie.

• Trwałość mechaniczna i elektryczna: Sterowanie start-stop realizowane za pomocą ergonomicznego pokrętła zostało przetestowane na 100 000 cykli łączeniowych w kategorii AC-3.
• Zaciski śrubowe: Solidne połączenie przewodów gwarantuje stabilność styku i odporność na drgania.
• Kompaktowa budowa: Szerokość modułowa pozwala na oszczędność miejsca w szafie sterowniczej.
• Green Premium: Produkt spełnia rygorystyczne normy ekologiczne RoHS i REACh, dbając o niski ślad węglowy.

Zgodność z Normami

Wyłącznik GV2ME05AP został zaprojektowany z myślą o globalnym zastosowaniu, co potwierdzają liczne certyfikaty i zgodność z międzynarodowymi standardami. Urządzenie spełnia wymagania norm IEC 60947-2 oraz IEC 60947-4-1, co jest fundamentem bezpieczeństwa w instalacjach niskiego napięcia. Posiada również certyfikację UL i CSA, umożliwiającą eksport maszyn na rynki Ameryki Północnej, a także CCC i EAC dla rynków azjatyckich i wschodnich. Dodatkowo, aparat posiada certyfikaty morskie oraz certyfikat ATEX, co pozwala na jego stosowanie w specyficznych, wymagających środowiskach przemysłowych i strefach zagrożonych wybuchem.

Zastosowanie

Głównym przeznaczeniem wyłącznika TeSys Deca GV2ME05AP jest sterowanie i ochrona silników indukcyjnych w aplikacjach przemysłowych. Dzięki szerokiemu zakresowi napięcia znamionowego izolacji do 690V, idealnie sprawdza się w:

• Systemach wentylacji i klimatyzacji (HVAC).
• Napędach małych przenośników taśmowych i podajników.
• Pompach wodnych i układach hydroforowych o małej mocy.
• Maszynach pakujących i urządzeniach OEM wymagających niezawodnego zabezpieczenia silnikowego.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm, co zapewnia szybką i stabilną instalację w rozdzielnicy. Podczas podłączania przewodów do zacisków śrubowych należy zwrócić szczególną uwagę na moment dokręcania, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Przed uruchomieniem należy precyzyjnie ustawić prąd wyzwalacza termicznego na tarczy czołowej, zgodnie z prądem znamionowym silnika odczytanym z tabliczki znamionowej (w zakresie 0,63-1A). Urządzenie może być montowane pionowo lub poziomo bez pogorszenia parametrów pracy.

FAQ

• Czy wyłącznik GV2ME05AP posiada funkcję ochrony przed zanikiem fazy? Tak, wyłączniki z serii TeSys GV2 reagują na asymetrię obciążenia i zanik fazy, co chroni silnik przed przegrzaniem i awarią.
• Jaka jest maksymalna zdolność wyłączania przy 400V? Zdolność wyłączania zwarciowego granicznego (Icu) dla tego modelu wynosi 100 kA, co pozwala na stosowanie go w miejscach o wysokim spodziewanym prądzie zwarciowym.
• Czy do wyłącznika można dołożyć styki pomocnicze? Tak, seria TeSys Deca jest w pełni modułowa i pozwala na montaż bocznych lub czołowych styków pomocniczych (np. GVAN11), wyzwalaczy wzrostowych oraz podnapięciowych.
