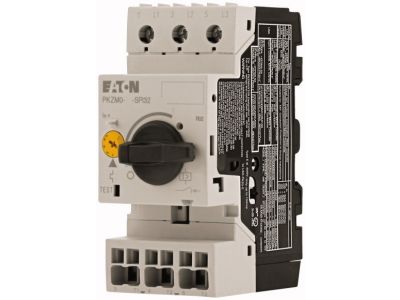

Wyłącznik silnikowy 3P, 0,25 kW, 0,63-1A, zaciski śrubowe/Push-In , PKZM0-1-SPI32 | 199193 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy EATON PKZM0-1-SPI32 o numerze katalogowym 199193 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o ochronie silników elektrycznych o mocy znamionowej do 0,25 kW przy napięciu 400 V AC. Urządzenie charakteryzuje się trójbiegunową konstrukcją (3P) oraz innowacyjnym systemem zacisków śrubowych i Push-In, co znacząco przyspiesza proces instalacji i gwarantuje trwałość połączeń elektrycznych. Wyłącznik oferuje regulowany zakres wyzwalacza przeciążeniowego od 0,63 A do 1 A, co pozwala na precyzyjne dopasowanie do prądu znamionowego chronionej maszyny.

• Wyzwalanie termomagnetyczne: Zapewnia kompleksową ochronę przed przeciążeniami oraz skutkami zwarć (wyzwalacz zwarciowy ustawiony na max. 15,5 A).
• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC wynosi aż 150 kA, co czyni go jednym z najbezpieczniejszych rozwiązań w swojej klasie.
• Czułość na zanik fazy: Zintegrowany mechanizm reagujący na asymetrię zasilania chroni silnik przed przegrzaniem i awarią w przypadku utraty jednej z faz.
• Ergonomiczne sterowanie: Wyposażony w czytelne pokrętło, które pełni funkcję elementu wykonawczego oraz wskaźnika stanu pracy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Wyłącznik spełnia wymagania normy IEC/EN 60947, dotyczącej aparatury niskonapięciowej, oraz wytyczne VDE 0660. Dzięki temu inżynierowie i projektanci mogą mieć pewność, że urządzenie gwarantuje powtarzalność parametrów ochronnych i pełne bezpieczeństwo użytkowania w instalacjach B2B.

Zastosowanie

Wyłącznik PKZM0-1-SPI32 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania małych napędów, takich jak pompy, wentylatory, przenośniki taśmowe oraz inne urządzenia napędzane silnikami trójfazowymi o mocy 0,12 kW (przy 230 V) lub 0,25 kW (przy 400 V). Dzięki szerokiemu zakresowi temperatur pracy (od -25°C do +55°C w stanie otwartym) oraz możliwości dowolnego kierunku zasilania energią, aparat ten jest niezwykle elastyczny w implementacji w szafach sterowniczych o dużym zagęszczeniu komponentów.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN. Dzięki zastosowaniu technologii Push-In w wybranych zaciskach, możliwe jest beznarzędziowe podłączanie przewodów sztywnych lub z tulejkami, co redukuje czas montażu o blisko 50%. Należy zwrócić uwagę na stopień ochrony: aparat posiada klasę IP20, natomiast same zaciski IP00, co wymaga montażu w odpowiedniej obudowie lub rozdzielnicy. Podczas instalacji należy upewnić się, że nastawa wyzwalacza przeciążeniowego odpowiada prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej maszyny.

FAQ

• Czy wyłącznik posiada wbudowane styki pomocnicze? Standardowa wersja PKZM0-1-SPI32 skupia się na funkcji ochronnej; akcesoria takie jak styki pomocnicze NHI lub AGM można zamontować opcjonalnie.
• Jaki jest maksymalny prąd zwarciowy, który może przerwać ten aparat? Przy napięciu 400 V AC urządzenie bezpiecznie przerywa prąd o wartości do 150 kA.
• Czy kierunek zasilania ma znaczenie? Nie, konstrukcja wyłącznika pozwala na doprowadzenie zasilania zarówno od góry, jak i od dołu, zgodnie z wymaganiami projektowymi instalacji.
