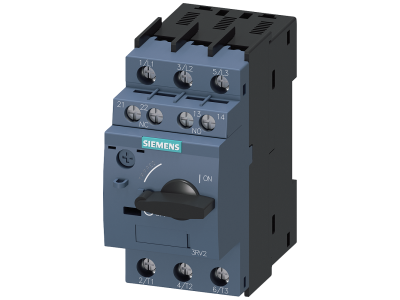

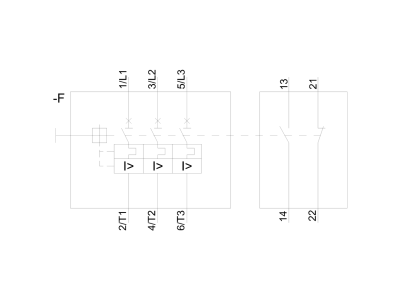

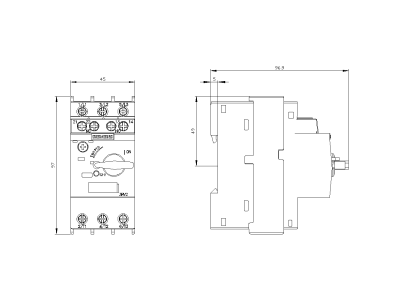

Wyłącznik S00, Ochrona silnika, Class 10, wyzw. A 0,45-0,63A, wyzw. N 8,2A | 3RV2011-0GA15 Siemens

Alternatywny kod produktu: 3RV20110GA15

Opis i Kluczowe Cechy

Wyłącznik ochrony silnika Siemens z serii S00, oznaczony symbolem 3RV2011-0GA15, przeznaczony jest do ręcznego załączania i wyłączania silników oraz zabezpieczania instalacji przed skutkami zwarć, przeciążeń i asymetrii fazowej. Wyposażony w wyzwalacz przeciążeniowy o zakresie nastawczym 0,45–0,63 A oraz wyzwalacz zwarciowy ustawiony na stałe 8,2 A. Klasa wyzwalania termicznego Class 10 zapewnia odpowiednią charakterystykę dla standardowych silników o lekkim rozruchu. Kompaktowa konstrukcja w rozmiarze S00 umożliwia zabudowę w szafach sterowniczych o ograniczonej przestrzeni.

• Zakres nastawczy wyzwalacza przeciążeniowego 0,45–0,63 A: precyzyjne dopasowanie do prądu znamionowego silnika, co eliminuje ryzyko zbędnych wyłączeń i zapewnia skuteczną ochronę termiczną.
• Wyzwalacz zwarciowy ustawiony na 8,2 A: szybkie odłączenie obwodu w przypadku zwarcia, chroniące przewody i silnik przed uszkodzeniami mechanicznymi i termicznymi.
• Klasa wyzwalania Class 10: wyzwolenie w odpowiednim czasie przy przeciążeniu, dedykowane dla silników o normalnym rozruchu (do 10 sekund przy 7,2-krotności prądu nastawionego), zapewniające selektywność i ciągłość procesu.
• Ręczne załączanie i wyłączanie: możliwość bezpiecznego sterowania pracą silnika bezpośrednio z wyłącznika, bez konieczności stosowania dodatkowych styczników w prostych aplikacjach.
• Ochrona przed asymetrią fazową: wykrywanie i wyłączanie przy zaniku lub niezrównoważeniu faz – zapobiega pracy silnika na dwóch fazach, co mogłoby doprowadzić do przegrzania uzwojeń.

Zgodność z Normami

Wyłącznik spełnia wymagania europejskich norm dotyczących łączeniowej aparatury niskonapięciowej oraz urządzeń do ochrony silników. Posiada certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej. Konstrukcja i parametry zaprojektowane są zgodnie z ogólnie przyjętymi standardami DIN dla aparatury modułowej.

Zastosowanie

Wyłącznik silnikowy Siemens 3RV2011-0GA15 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne zasilanie i ochrona silników indukcyjnych małej mocy. Sprawdza się zarówno w przemyśle, jak i w instalacjach budynkowych.

• Sterowanie i ochrona pojedynczych silników wentylatorów, pomp, sprężarek i taśmociągów: ręczne włączanie oraz zabezpieczenie przed przeciążeniem i zwarciem w jednym urządzeniu.
• Zabezpieczenie obwodów silnikowych w szafach sterowniczych rozdzielni przemysłowych: kompaktowa obudowa S00 oszczędza miejsce, a wyzwalacz zwarciowy umożliwia stosowanie w instalacjach o prądzie zwarciowym do 8,2 A.
• Ochrona przed asymetrią fazową w sieciach trójfazowych: automatyczne wyłączanie przy zaniku jednej fazy – kluczowe dla silników używanych w systemach transportu, wentylacji czy hydraulice.
• Zastosowanie jako główny wyłącznik silnikowy w maszynach i urządzeniach stacjonarnych: umożliwia bezpieczne odłączenie zasilania podczas konserwacji lub awarii.

Wskazówki Montażowe

Montaż wyłącznika silnikowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do mocowania na szynie DIN TH35 w standardowej rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i upewnić się, że obwód nie jest pod napięciem. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego silnika oraz prądu zwarciowego zabezpieczenia – zgodnie z dokumentacją producenta. Moment dokręcania zacisków śrubowych należy stosować według wartości podanych w karcie katalogowej, aby zapewnić trwałe i bezpieczne połączenie elektryczne.

FAQ

• Jaki jest zakres nastawczy wyzwalacza przeciążeniowego? Zakres regulacji wynosi od 0,45 A do 0,63 A. Należy ustawić go na prąd znamionowy silnika wskazany na tabliczce znamionowej.
• Co oznacza klasa wyzwalania Class 10? Klasa 10 oznacza, że wyzwalacz termiczny zadziała w czasie nie dłuższym niż 10 sekund przy prądzie równym 7,2-krotności nastawionego prądu przeciążeniowego – jest to standard dla silników o normalnym rozruchu bez dużych przeciążeń startowych.
• Jaka jest wartość wyzwalacza zwarciowego? Wyzwalacz zwarciowy (magnetyczny) ma stałą nastawę fabryczną na poziomie 8,2 A. Przy przekroczeniu tej wartości następuje natychmiastowe wyłączenie obwodu, chroniąc instalację przed skutkami zwarcia.
