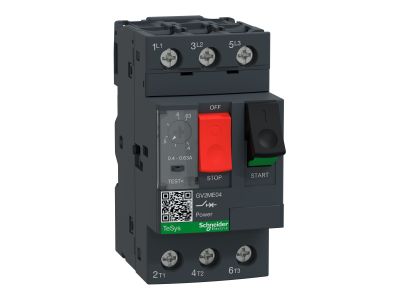

Wyłącznik silnikowy 3P 0,18kW 0,4-0,63A, TeSys Deca | GV2ME04AP Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy TeSys Deca o numerze katalogowym GV2ME04AP to zaawansowane urządzenie zabezpieczające, zaprojektowane przez lidera branży – firmę Schneider Electric. Jest to aparat 3-biegunowy (3P), dedykowany do ochrony silników trójfazowych o mocy od 0,12 kW do 0,18 kW przy napięciu znamionowym 400V. Urządzenie łączy w sobie funkcje sterowania oraz kompleksowej ochrony przed skutkami zwarć i przeciążeń.

• Zabezpieczenie termiczno-magnetyczne: Wyłącznik posiada regulowany zakres nastaw wyzwalacza termicznego od 0,4 A do 0,63 A, co pozwala na precyzyjne dopasowanie do prądu znamionowego chronionego silnika.
• Wysoka zdolność wyłączania: Parametr Icu na poziomie 100 kA przy 400V gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia prądów zwarciowych o bardzo dużym natężeniu.
• Wyzwalanie magnetyczne: Próg zadziałania bezzwłocznego ustawiony na poziomie 13xIn skutecznie chroni uzwojenia silnika przed gwałtownymi skokami prądu.
• Trwałość mechaniczna: Sterowanie typu start-stop realizowane za pomocą ergonomicznego przycisku (pokrętła) zostało przetestowane na 100 000 cykli łączeniowych w kategorii AC-3, co zapewnia wieloletnią, bezawaryjną eksploatację.
• Ekologia Green Premium: Produkt spełnia rygorystyczne normy środowiskowe RoHS i REACh, co potwierdza dbałość producenta o niski ślad węglowy i możliwość recyklingu.

Zgodność z Normami

Wyłącznik GV2ME04AP został zaprojektowany i przetestowany zgodnie z najwyższymi standardami międzynarodowymi, co umożliwia jego stosowanie w projektach na całym świecie. Urządzenie posiada certyfikację IEC, UL, CSA, CCC oraz EAC. Dodatkowo, aparat spełnia wymagania dyrektywy ATEX, co pozwala na jego wykorzystanie w określonych strefach zagrożonych wybuchem. Posiada również certyfikaty morskie, potwierdzające odporność na trudne warunki środowiskowe panujące na jednostkach pływających.

Zastosowanie

Głównym przeznaczeniem wyłącznika TeSys Deca jest ochrona małych silników indukcyjnych w przemyśle i budownictwie komercyjnym. Idealnie sprawdza się w układach napędowych wentylatorów, pomp o małej mocy, przenośników taśmowych oraz w systemach automatyki budynkowej (HVAC). Dzięki kompaktowej obudowie i wysokiej niezawodności, jest preferowanym wyborem dla prefabrykatorów rozdzielnic sterowniczych oraz służb utrzymania ruchu.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki standardowemu mocowaniu na szynie DIN 35 mm. Podłączenie przewodów odbywa się za pomocą solidnych zacisków śrubowych, które zapewniają trwały styk elektryczny. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania śrub, aby uniknąć przegrzewania się styków. Przed uruchomieniem należy precyzyjnie ustawić prąd nastawy termicznej na skali urządzenia, odpowiadający prądowi znamionowemu silnika odczytanemu z tabliczki znamionowej (w zakresie 0,4-0,63 A).

FAQ

• Czy wyłącznik GV2ME04AP posiada funkcję ochrony przed zanikiem fazy? Tak, wyłączniki z serii TeSys GV2 reagują na asymetrię obciążenia, co chroni silnik przed przegrzaniem w przypadku zaniku jednej z faz.
• Jakie jest maksymalne napięcie pracy tego urządzenia? Znamionowe napięcie izolacji wynosi 690V AC, co pozwala na pracę w standardowych sieciach przemysłowych.
• Czy do wyłącznika można dołożyć styki pomocnicze? Tak, konstrukcja serii TeSys Deca pozwala na łatwy montaż bocznych lub czołowych styków pomocniczych oraz wyzwalaczy wzrostowych i podnapięciowych.
