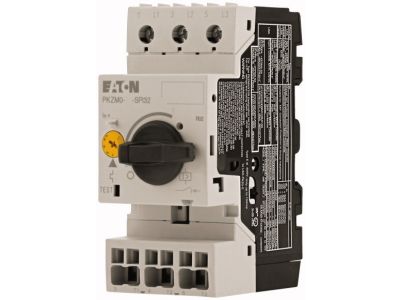

Wyłącznik silnikowy 3P, 0,12kW, 0,4-0,63A, zaciski śrubowe/Push-In , PKZM0-0,63-SPI32 | 199192 Eaton

Alternatywny kod produktu: PKZM0-0,63-SPI32

Opis i Kluczowe Cechy

Wyłącznik silnikowy EATON z serii PKZM0, o numerze katalogowym 199192 (model PKZM0-0,63-SPI32), to zaawansowane urządzenie zabezpieczające zaprojektowane do precyzyjnej ochrony silników elektrycznych o mocy znamionowej 0,12 kW przy napięciu 400 V AC. Urządzenie charakteryzuje się trójbiegunową konstrukcją i wykorzystuje termomagnetyczny sposób wyzwalania, co zapewnia kompleksową ochronę przed skutkami przeciążeń oraz zwarć. Wyzwalacz przeciążeniowy posiada regulowany zakres nastaw od 0,4 A do 0,63 A, co pozwala na dokładne dopasowanie parametrów ochrony do prądu znamionowego chronionego odbiornika.

• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icu przy napięciu 400 V AC wynosi aż 150 kA, co gwarantuje najwyższy poziom bezpieczeństwa instalacji nawet w przypadku wystąpienia potężnych prądów zwarciowych.
• Czułość na zanik fazy: Zintegrowana funkcja monitorowania asymetrii i zaniku fazy chroni silnik przed przegrzaniem i uszkodzeniem w przypadku awarii jednej z faz zasilających.
• Innowacyjne zaciski: Wykorzystanie technologii zacisków śrubowych oraz Push-In pozwala na szybki i pewny montaż przewodów, minimalizując ryzyko poluzowania połączeń w trakcie eksploatacji.
• Intuicyjne sterowanie: Wyposażenie w ergonomiczne pokrętło umożliwia łatwe załączanie i rozłączanie obwodu oraz szybką identyfikację stanu aparatu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających aplikacjach przemysłowych. Wyłącznik spełnia wymagania normy IEC/EN 60947, która definiuje standardy dla aparatury niskonapięciowej, oraz normy VDE 0660. Dzięki temu inżynierowie i projektanci mają pewność, że urządzenie zachowuje powtarzalność parametrów technicznych i gwarantuje bezpieczną separację obwodów elektrycznych.

Zastosowanie

Wyłącznik PKZM0-0,63-SPI32 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania małych napędów, takich jak pompy, wentylatory, przenośniki taśmowe oraz inne urządzenia napędzane silnikami trójfazowymi o mocy do 0,12 kW (przy 400 V). Dzięki szerokiemu zakresowi temperatur pracy (od -25°C do +55°C w stanie otwartym) oraz możliwości dowolnego kierunku zasilania energią, aparat ten jest niezwykle elastyczny w implementacji w rozdzielnicach sterowniczych.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN. Dzięki kompaktowej budowie, wyłącznik zajmuje minimalną przestrzeń w rozdzielnicy. Podczas instalacji należy zwrócić uwagę na:

• Nastawę prądu: Przed uruchomieniem należy precyzyjnie ustawić wyzwalacz przeciążeniowy na wartość prądu znamionowego silnika (In) widoczną na jego tabliczce znamionowej.
• Stopień ochrony: Aparat posiada stopień ochrony IP20, natomiast zaciski IP00. Wymagane jest zatem montowanie urządzenia w odpowiedniej obudowie lub rozdzielnicy zapewniającej ochronę przed dotykiem bezpośrednim.
• Moment dokręcania: W przypadku korzystania z zacisków śrubowych, należy zachować zalecany moment dokręcania, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.

FAQ

• Czy wyłącznik posiada zabezpieczenie termiczne? Tak, urządzenie jest wyposażone w zintegrowane zabezpieczenie termiczne chroniące przed długotrwałymi przeciążeniami.
• Jaka jest maksymalna moc silnika, którą może obsłużyć ten model? Przy napięciu 400 V AC znamionowa moc pracy wynosi 0,12 kW, natomiast przy 230 V AC jest to 0,09 kW.
• Czy kierunek zasilania ma znaczenie? Nie, konstrukcja wyłącznika pozwala na dowolny kierunek zasilania energią, co znacznie ułatwia oprzewodowanie rozdzielnicy.
• Jaki jest zakres temperatury przechowywania? Urządzenie może być bezpiecznie przechowywane w szerokim zakresie temperatur od -40°C do +80°C.
