Wyłącznik silnikowy 3P, 0,12kW, 0,4-0,63A, zaciski śrubowe, PKZM01-0,63 | 278478 Eaton

Alternatywny kod produktu: PKZM01-0,63

Opis i Kluczowe Cechy

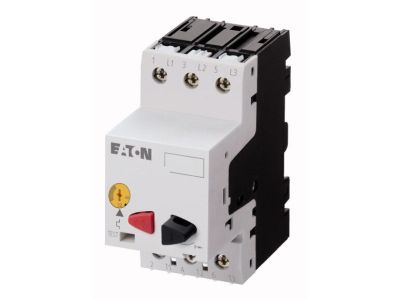

Wyłącznik silnikowy PKZM01‑0,63 (symbol 278478) to kompaktowe urządzenie trójbiegunowe przeznaczone do ochrony odbiorników o prądzie znamionowym do 16A. Model o zakresie nastaw 0,4–0,63A i mocy 0,12kW zapewnia precyzyjną ochronę silników oraz instalacji przed skutkami przeciążeń i zwarć. Dzięki wbudowanemu wyzwalaczowi zwarciowemu z fabrycznie ustawionym progiem oraz regulowanemu wyzwalaczowi przeciążeniowemu urządzenie łączy niezawodność z elastycznością konfiguracji. Wyposażone w zaciski śrubowe ułatwia szybki montaż w rozdzielnicy.

• Regulowany zakres prądowy 0,4–0,63A: umożliwia dopasowanie nastawy do rzeczywistego obciążenia silnika, minimalizując ryzyko zadziałania podczas rozruchu, a jednocześnie skutecznie chroniąc przed przeciążeniem.
• Zdolność wyłączania 50 kA w całym typoszeregu: gwarantuje pewne wyłączenie nawet przy wysokich prądach zwarciowych, co zwiększa bezpieczeństwo instalacji i odbiorników.
• Wbudowany wyzwalacz zwarciowy z fabrycznie ustawionym prądem zadziałania: eliminuje konieczność dodatkowej konfiguracji, zapewniając natychmiastową reakcję w przypadku zwarcia.
• Wyzwalacz przeciążeniowy z regulowaną nastawą: pozwala na precyzyjne ustawienie progu przeciążenia, chroniąc silnik przed przegrzaniem bez zbędnych wyłączeń podczas normalnej pracy.
• Zaciski śrubowe: umożliwiają pewne i trwałe połączenie przewodów, ułatwiając instalację i konserwację w warunkach przemysłowych.
• Kompaktowa konstrukcja 3-biegunowa: oszczędza miejsce w rozdzielnicy, a napęd przyciskowy ułatwia obsługę i szybkie przywrócenie zasilania po zadziałaniu zabezpieczenia.

Zgodność z Normami

Wyłącznik silnikowy PKZM01‑0,63 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej dla aparatury modułowej stosowanej w obwodach przemysłowych.

Zastosowanie

Urządzenie dedykowane jest do kompleksowej ochrony silników elektrycznych małej mocy oraz innych odbiorników o charakterze indukcyjnym. Sprawdza się w aplikacjach wymagających niezawodnego zabezpieczenia przeciążeniowego i zwarciowego przy ograniczonej przestrzeni montażowej.

• Ochrona silników trójfazowych o mocy 0,12 kW (np. wentylatory, pompy, przenośniki) przed przeciążeniem i zwarciem w szafach sterowniczych.
• Zabezpieczenie transformatorów suchych małej mocy przed skutkami zwarć wewnętrznych i przeciążeń w instalacjach przemysłowych.
• Stosowanie w rozdzielnicach oddziałowych do rozdziału energii i ochrony obwodów silnikowych w automatyce budynkowej.
• Jako element zabezpieczający w układach napędowych z rozruchem bezpośrednim, gdzie wymagana jest szybka i powtarzalna charakterystyka wyzwalania.

Wskazówki Montażowe

Montaż wyłącznika silnikowego PKZM01‑0,63 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia i zabezpieczeniu obwodu przed przypadkowym załączeniem. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przyłączanych przewodów należy dobrać zgodnie z obowiązującymi normami oraz maksymalnym prądem roboczym. Momenty dokręcania zacisków śrubowych oraz długość odizolowania przewodów – według dokumentacji producenta. Po zakończeniu montażu należy sprawdzić działanie wyzwalacza przeciążeniowego poprzez nastawę żądanego prądu i wykonanie próbnego wyzwolenia.

FAQ

• Jaki jest zakres regulacji prądu w modelu PKZM01‑0,63? Zakres nastaw wyzwalacza przeciążeniowego wynosi 0,4–0,63 A. Pozwala to precyzyjnie dopasować ochronę do silnika o mocy 0,12 kW pracującego w układzie trójfazowym.
• Czy wyłącznik posiada sygnalizację zadziałania? W standardowej wersji PKZM01 sygnalizacja zadziałania realizowana jest przez mechaniczne wychylenie dźwigni napędu przyciskowego – po wyzwoleniu przycisk pozostaje w położeniu “OFF”, co ułatwia identyfikację stanu zabezpieczenia.
• Jaką maksymalną zdolność wyłączania zapewnia to urządzenie? Zdolność wyłączania w całym typoszeregu PKZM01 wynosi 50 kA (przy napięciu znamionowym sieci, zgodnie z deklaracją producenta). Daje to pewność bezpiecznego wyłączenia nawet w przypadku wysokich prądów zwarciowych.
