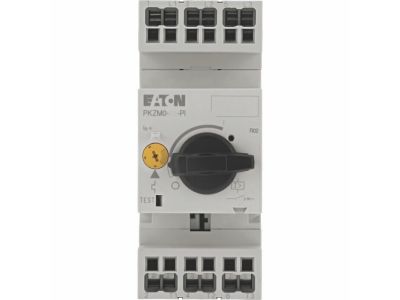

Wyłącznik silnikowy 3P, 0,12kW, 0,4-0,63A, Zaciski sprężynowe Push-In, PKZM0-0,63-PI | 199151 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy EATON z serii PKZM0 o numerze katalogowym 199151 to zaawansowane rozwiązanie w dziedzinie ochrony napędów elektrycznych. Urządzenie charakteryzuje się zakresem nastawy wyzwalacza przeciążeniowego od 0,4 A do 0,63 A, co pozwala na precyzyjne dopasowanie do prądu znamionowego chronionego silnika. Dzięki zastosowaniu nowoczesnej technologii zacisków sprężynowych typu Push-In, montaż przewodów odbywa się bez użycia narzędzi, co znacząco skraca czas instalacji i gwarantuje trwałe połączenie odporne na wstrząsy i wibracje.

• Wyzwalacz termomagnetyczny: Zapewnia kompleksową ochronę przed przeciążeniami oraz skutkami zwarć (prąd wyzwalacza zwarciowego do 9,8 A).
• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icu na poziomie 150 kA przy napięciu 400 V AC świadczy o najwyższym bezpieczeństwie pracy w wymagających sieciach przemysłowych.
• Czułość na zanik fazy: Zintegrowany mechanizm reagujący na asymetrię zasilania chroni silnik przed przegrzaniem i awarią w przypadku utraty jednej z faz.
• Ergonomiczne sterowanie: Wyposażenie w obrotowe pokrętło z wyraźną sygnalizacją stanu pracy ułatwia obsługę i diagnostykę.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Wyłącznik spełnia wymagania normy IEC/EN 60947 dotyczącej aparatury niskonapięciowej oraz wytyczne VDE 0660. Stopień ochrony IP20 dla obudowy i zacisków gwarantuje bezpieczną eksploatację wewnątrz rozdzielnic, chroniąc przed przypadkowym dotykiem części pod napięciem.

Zastosowanie

Wyłącznik PKZM0-0,63-PI jest dedykowany do ochrony silników o małej mocy, gdzie znamionowa moc pracy przy napięciu 400 V AC wynosi 0,12 kW (oraz 0,09 kW przy 230 V AC). Idealnie sprawdza się w:

• Układach napędowych pomp i wentylatorów o niskim poborze prądu.
• Systemach automatyki budynkowej i przemysłowej.
• Maszynach pakujących i liniach produkcyjnych, gdzie wymagana jest wysoka niezawodność i szybki serwis dzięki zaciskom Push-In.
• Aplikacjach wymagających dowolnego kierunku zasilania energią, co zwiększa elastyczność projektowania rozdzielnic.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN. Dzięki technologii Push-In, druty oraz linki z tulejkami należy po prostu wsunąć w otwór zaciskowy. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur otoczenia: od -25°C do +55°C w stanie otwartym, co pozwala na jego stosowanie w zróżnicowanych warunkach środowiskowych. Należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych zgodnie z dokumentacją techniczną producenta oraz o regularnej kontroli nastawy prądowej wyzwalacza przeciążeniowego.

FAQ

• Czy zaciski Push-In wymagają okresowego dokręcania? Nie, technologia sprężynowa Push-In eliminuje konieczność okresowej kontroli momentu dokręcania, co jest kluczową przewagą nad tradycyjnymi zaciskami śrubowymi w środowiskach narażonych na drgania.
• Czy wyłącznik może pracować w dowolnej pozycji? Tak, konstrukcja aparatu pozwala na dowolny kierunek zasilania energią, co ułatwia oprzewodowanie w ciasnych przestrzeniach.
• Jaki jest maksymalny prąd zwarciowy, który może przerwać ten model? Wyłącznik posiada bardzo wysoką zdolność wyłączania Icu wynoszącą 150 kA przy 400 V AC, co czyni go jednym z najbezpieczniejszych rozwiązań w swojej klasie.
