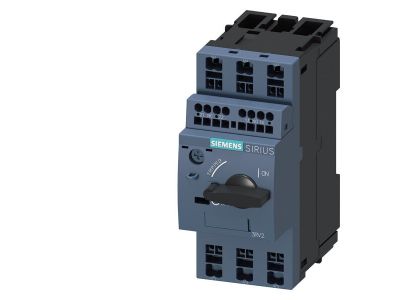

Wyłącznik S00, Ochrona silnika, Class 10, wyzw. A 0,35-0,5A, wyzw. N 6,5A | 3RV2011-0FA25 Siemens

Alternatywny kod produktu: 3RV20110FA25

Opis i Kluczowe Cechy

Wyłącznik silnikowy SIRIUS 3RV2011‑0FA25 przeznaczony do ochrony silników przed przeciążeniem i zwarciem. Wielkość S00, charakterystyka Class 10, wyzwalacz przeciążeniowy ustawiony w zakresie 0,35–0,5 A oraz wyzwalacz zwarciowy nastawiony na 6,5 A. Urządzenie zoptymalizowane do stosowania w odgałęzieniach odbiorników, kompaktowe i odporne na wpływy klimatyczne.

• Class 10 (charakterystyka przeciążeniowa): Szybka reakcja na przeciążenie przy rozruchu silnika – minimalizuje ryzyko uszkodzenia uzwojeń przy jednoczesnym unikaniu zbędnych wyłączeń w typowych warunkach pracy.
• Wyzwalacz przeciążeniowy A 0,35–0,5 A: Precyzyjna ochrona przed przeciążeniem dla silników o małej mocy – możliwość dokładnego dopasowania do prądu znamionowego odbiornika.
• Wyzwalacz zwarciowy N 6,5 A: Niezawodne zabezpieczenie przed skutkami zwarcia – szybkie odcięcie prądu zwarciowego, chroniące instalację i podłączone urządzenia.
• Zoptymalizowane dla silników IE3/IE4: Niskie ciepło odlotowe i kompatybilność z nowoczesnymi, energooszczędnymi silnikami – redukcja strat cieplnych w rozdzielnicy.
• Uniwersalne przyłącze (śrubowe/sprężynowe): Możliwość szybkiego i bezobsługowego podłączenia – opcjonalnie z wbudowanym łącznikiem pomocniczym dla sygnalizacji stanu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC, UL/CSA oraz posiada dopuszczenia do stosowania w strefach zagrożonych wybuchem (ATEX, IEC Ex). Certyfikat CE potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik silnikowy SIRIUS 3RV2011‑0FA25 przeznaczony jest do kompleksowej ochrony silników elektrycznych oraz instalacji w różnych konfiguracjach. Dzięki kompaktowej budowie i szerokiemu zakresowi akcesoriów sprawdza się w wielu scenariuszach:

• Ochrona silników asynchronicznych o małej mocy (do 0,5 A) w napędach wentylatorów, pomp, sprężarek.
• Zabezpieczenie przeciwzwarciowe kombinacji rozruchowych (np. stycznik + wyłącznik) – jako element rozdzielnic sterowniczych.
• Stosowanie jako wyłącznik główny i awaryjny w obwodach silnikowych (przy odpowiedniej konfiguracji).
• Praca w sieciach IT oraz w strefach zagrożonych wybuchem (ATEX/IEC Ex) – przy użyciu odpowiednich wariantów i osprzętu.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do zabudowy na szynie montażowej TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz zgodnie z prądem obciążenia i dokumentacją techniczną producenta. Moment dokręcania połączeń śrubowych oraz zalecany typ przyłącza znajdziesz w karcie katalogowej SIRIUS 3RV2.

FAQ

• Jaka jest charakterystyka wyzwalacza przeciążeniowego? Wyzwalacz przeciążeniowy ma charakterystykę Class 10, co oznacza standardowy czas zadziałania przy rozruchu silnika. Zakres regulacji wynosi 0,35–0,5 A – umożliwia precyzyjne dopasowanie do prądu znamionowego odbiornika.
• Czy wyłącznik nadaje się do nowoczesnych silników IE3/IE4? Tak. Urządzenie zostało zoptymalizowane pod kątem niskiego ciepła odlotowego i jest w pełni kompatybilne z silnikami o wysokiej sprawności energetycznej (IE3/IE4), co potwierdza producent.
• Czy można stosować ten wyłącznik w strefach zagrożonych wybuchem? Tak, wyłącznik posiada dopuszczenia ATEX i IEC Ex, co umożliwia jego instalację w obszarach zagrożonych wybuchem, pod warunkiem zastosowania odpowiednich akcesoriów i zgodnie z wytycznymi producenta.
