Wyłącznik silnikowy 3P, 0,09kW, 0,25-0,4A, zaciski śrubowe, PKZM01-0,4 | 278477 Eaton

Alternatywny kod produktu: PKZM01-0,4

Opis i Kluczowe Cechy

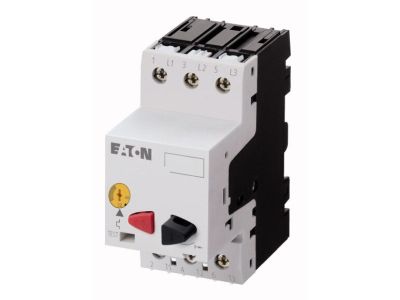

Wyłącznik silnikowy Eaton (dawniej Moeller) PKZM01-0,4 (symbol 278477) to trójbiegunowy (3P) aparat przeznaczony do ochrony odbiorników o prądzie znamionowym do 16 A, w tym konkretnym modelu skonfigurowany na zakres nastaw 0,25–0,4 A i moc silnika 0,09 kW. Dzięki wbudowanemu wyzwalaczowi zwarciowemu z fabrycznie ustawionym progiem oraz regulowanemu wyzwalaczowi przeciążeniowemu zapewnia precyzyjną ochronę zarówno odbiornika, jak i instalacji. Zdolność wyłączania 50 kA w całym typoszeregu gwarantuje bezpieczne przerywanie prądów zwarciowych. Zaciski śrubowe ułatwiają pewne i trwałe podłączenie przewodów. Szerokość modułu – 45 mm (zgodnie z danymi typoszeregu PKZM01).

• Zakres nastaw 0,25–0,4 A: precyzyjne dopasowanie do zabezpieczanego silnika lub transformatora małej mocy, eliminujące ryzyko zbędnych wyłączeń i niedostatecznej ochrony.
• Wbudowany wyzwalacz zwarciowy (fabrycznie ustawiony): natychmiastowe wyłączenie w przypadku zwarcia, chroniące odbiornik i instalację przed skutkami prądów zwarciowych.
• Regulowany wyzwalacz przeciążeniowy: ochrona przed długotrwałym przeciążeniem, umożliwiająca płynną korektę nastawy w zakresie 0,25–0,4 A bez konieczności wymiany aparatu.
• Zdolność wyłączania 50 kA w całym typoszeregu: wysoka skuteczność przerywania nawet silnych zwarć, zapewniająca bezpieczeństwo i ciągłość pracy instalacji.
• Napęd przyciskowy (przycisk ON/OFF): wygodne ręczne sterowanie oraz wyraźna sygnalizacja stanu załączenia/wyłączenia bez konieczności stosowania dodatkowego osprzętu.

Zgodność z Normami

Wyłączniki serii PKZM01 spełniają wymagania europejskich norm i dyrektyw, posiadają certyfikację CE. Producent deklaruje zgodność z odpowiednimi standardami bezpieczeństwa dla aparatury zabezpieczeniowo-sterowniczej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Dzięki zwartej budowie i szerokiemu zakresowi nastaw wyłącznik PKZM01-0,4 znajduje zastosowanie w rozdzielnicach przemysłowych, szafach sterowniczych oraz instalacjach budynkowych – wszędzie tam, gdzie wymagana jest niezawodna ochrona małych odbiorników.

• Ochrona silników elektrycznych małej mocy (np. wentylatory, pompy, podajniki) przed przeciążeniem i zwarciem.
• Zabezpieczenie transformatorów sterowniczych i oświetleniowych przed skutkami zwarć.
• Ochrona linii kablowych i odbiorników w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest kompaktowa aparatura modułowa.
• Element w układach automatyki budynkowej do separacji i zabezpieczenia obwodów sterowniczych.

Wskazówki Montażowe

Montaż wyłącznika silnikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową wynikającą z nastawy zabezpieczenia. Moment dokręcania zacisków śrubowych oraz parametry przewodów należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik PKZM01-0,4 posiada podświetlenie? Nie, model ten nie jest wyposażony w podświetlenie. Stan załączenia/wyłączenia sygnalizowany jest mechanicznie poprzez położenie przycisku.
• Jaki jest zakres regulacji prądu? Zakres nastaw wyzwalacza przeciążeniowego wynosi 0,25–0,4 A. Ustawia się go za pomocą pokrętła lub śruby regulacyjnej (zgodnie z instrukcją producenta).
• Czy wyłącznik ma zdolność wyłączania 50 kA dla wszystkich wersji? Tak, producent deklaruje zdolność wyłączania 50 kA dla całego typoszeregu PKZM01 przy napięciu znamionowym, co zapewnia skuteczne przerywanie zwarć w różnych zastosowaniach.
