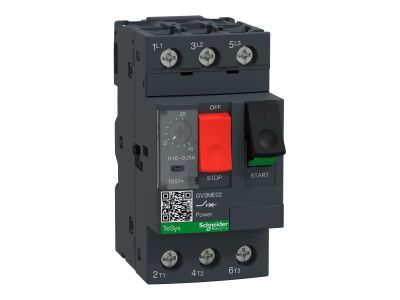

Wyłącznik silnikowy 3P 0,06kW 0,16-0,25A, TeSys Deca | GV2ME02AP Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy TeSys Deca o numerze katalogowym GV2ME02AP to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się 3-biegunową konstrukcją (3P) i jest dedykowane do pracy w obwodach o napięciu znamionowym do 690V. Kluczowym elementem wyłącznika jest zintegrowany wyzwalacz termiczno-magnetyczny, który oferuje precyzyjny zakres nastaw prądowych od 0,16 A do 0,25 A. Pozwala to na dokładne dopasowanie ochrony do prądu znamionowego małych jednostek napędowych, zapewniając bezpieczeństwo przed przeciążeniami oraz skutkami zwarć.

• Wysoka zdolność wyłączania: Parametr Icu na poziomie 50kA przy 400V gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia prądów zwarciowych o dużym natężeniu.
• Wyzwalanie magnetyczne: Ustawione na poziomie 13-krotności prądu maksymalnego (13xIn), co zapewnia błyskawiczną reakcję w sytuacjach krytycznych.
• Trwałość mechaniczna: Sterowanie typu start-stop realizowane za pomocą ergonomicznego przycisku (pokrętła) zostało przetestowane na 100 000 cykli łączeniowych w kategorii AC-3.
• Ekologia Green Premium: Produkt spełnia rygorystyczne normy środowiskowe RoHS i REACh, co potwierdza dbałość o niski ślad węglowy i możliwość recyklingu.

Zgodność z Normami

Wyłącznik GV2ME02AP został zaprojektowany i przetestowany zgodnie z najwyższymi standardami międzynarodowymi, co umożliwia jego stosowanie w projektach o zasięgu globalnym. Urządzenie posiada certyfikację IEC, UL oraz CSA, co jest kluczowe dla prefabrykatorów rozdzielnic eksportujących swoje rozwiązania na rynki północnoamerykańskie. Dodatkowo produkt spełnia wymagania norm CCC, EAC oraz posiada certyfikaty morskie, co pozwala na jego montaż w wymagających aplikacjach okrętowych. Zgodność z dyrektywą ATEX sprawia, że wyłącznik może być elementem systemów pracujących w strefach zagrożonych wybuchem, pod warunkiem zachowania odpowiednich rygorów instalacyjnych.

Zastosowanie

Dzięki precyzyjnemu zakresowi nastaw 0,16-0,25A, wyłącznik ten znajduje idealne zastosowanie w ochronie silników o bardzo małej mocy (ok. 0,06kW przy 400V). Jest on powszechnie wykorzystywany w przemyśle do zabezpieczania napędów pomocniczych, wentylatorów, małych pomp oraz systemów transportowych. Solidna konstrukcja i wysoka odporność na zakłócenia sprawiają, że jest to podstawowy element składowy nowoczesnych układów automatyki budynkowej i przemysłowej, gdzie niezawodność ciągłości procesów jest priorytetem.

Wskazówki Montażowe

Instalacja wyłącznika GV2ME02AP jest intuicyjna i szybka dzięki systemowi montażu na standardowej szynie DIN 35 mm. Podłączenie przewodów odbywa się za pomocą solidnych zacisków śrubowych, które zapewniają trwały styk elektryczny nawet w warunkach występowania drgań. Podczas montażu należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub, co zapobiega przegrzewaniu się styków. Przed uruchomieniem układu konieczne jest precyzyjne ustawienie prądu wyzwalacza termicznego na tarczy nastawczej, zgodnie z prądem znamionowym widocznym na tabliczce znamionowej silnika.

FAQ

• Czy wyłącznik posiada funkcję ochrony przed zanikiem fazy? Tak, wyłączniki z serii TeSys GV2 reagują na asymetrię obciążenia, co chroni silnik przed przegrzaniem w przypadku zaniku jednej z faz.
• Jaki jest maksymalny przekrój przewodów, które można podłączyć do zacisków? Zaciski śrubowe są przystosowane do standardowych przewodów stosowanych w obwodach sterowania i zasilania małych mocy, zapewniając pewne trzymanie żył o przekrojach typowych dla tego zakresu prądowego.
• Czy urządzenie można doposażyć w styki pomocnicze? Tak, seria TeSys Deca jest w pełni modułowa, co pozwala na montaż dodatkowych styków pomocniczych bocznych lub czołowych (np. GVAN11), a także wyzwalaczy wzrostowych lub podnapięciowych.
