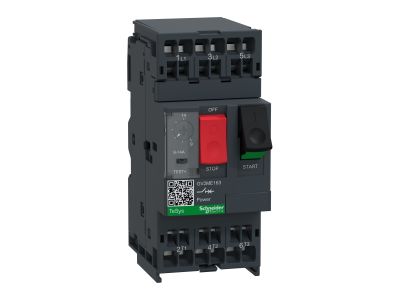

Wyłącznik silnikowy 3 biegunowy 3d 9-14A wyzwalacz termomagnetyczny 5,5KW | GV2ME163 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy GV2ME163 to trójbiegunowy aparat z wyzwalaczem termomagnetycznym, przeznaczony do ręcznego załączania i wyłączania silników elektrycznych oraz ochrony instalacji przed skutkami zwarć, przeciążeń i asymetrii fazowej. Zakres prądu nastawczego 9–14 A oraz moc 5,5 kW sprawiają, że urządzenie sprawdza się w zabezpieczaniu silników o średnim obciążeniu, minimalizując ryzyko uszkodzenia uzwojeń i przegrzania przewodów.

• Zakres prądu nastawczego 9–14 A: precyzyjna regulacja pozwala dopasować zabezpieczenie do rzeczywistego prądu znamionowego silnika, co chroni przed przeciążeniem bez zbędnych wyłączeń.
• Wyzwalacz termomagnetyczny: łączy zabezpieczenie termiczne (przeciążenie) i magnetyczne (zwarcie) w jednym module, co skraca czas reakcji i upraszcza montaż.
• 3 bieguny: zabezpiecza wszystkie trzy fazy silnika, zapewniając ochronę także przy asymetrii fazowej – częstej przyczynie uszkodzeń w sieciach trójfazowych.
• Moc 5,5 kW: przeznaczony do silników o mocy do 5,5 kW, co odpowiada popularnym napędom w maszynach, pompach i wentylatorach.
• Ręczne załączanie/wyłączanie: umożliwia lokalne sterowanie pracą silnika bez konieczności stosowania dodatkowego łącznika.

Zgodność z Normami

Wyłącznik silnikowy GV2ME163 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi (standard DIN) oraz oznaczony znakiem CE. Urządzenie spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, co gwarantuje bezpieczną eksploatację w instalacjach przemysłowych i budynkowych.

Zastosowanie

Wyłącznik silnikowy GV2ME163 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona i ręczne sterowanie silnikami trójfazowymi małej i średniej mocy. Sprawdza się w następujących scenariuszach:

• Sterowanie i zabezpieczanie silników w maszynach produkcyjnych (tokarki, frezarki, pompy, wentylatory).
• Ochrona napędów w instalacjach HVAC (klimatyzacja, wentylacja, centrale wodne).
• Zastosowania w małych rozdzielnicach sterowniczych jako główne zabezpieczenie silnika.
• Ręczne załączanie/wyłączanie silników w układach pompowych i dźwigowych.

Wskazówki Montażowe

Montaż wyłącznika silnikowego GV2ME163 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Prace należy prowadzić przy bezwzględnie odłączonym napięciu i sprawdzeniu braku napięcia. Urządzenie montuje się na szynie DIN TH35 (standardowa szyna nośna). Przekroje przewodów należy dobrać zgodnie z obciążalnością prądową dla zakresu 9–14 A. Moment dokręcania zacisków – według dokumentacji producenta. Po montażu zaleca się sprawdzenie poprawności działania wyzwalacza termomagnetycznego poprzez symulację przeciążenia (jeśli to możliwe w bezpiecznych warunkach).

FAQ

• Jaki jest stopień ochrony wyłącznika GV2ME163? W danych technicznych nie podano konkretnego stopnia IP. Standardowo aparaty modułowe montowane w rozdzielnicach mają ochronę IP20 od strony czołowej. Prosimy zapoznać się z kartą katalogową producenta dla dokładnych informacji.
• Czy wyłącznik silnikowy nadaje się do częstego łączenia? Wyłącznik silnikowy jest przystosowany do ręcznego załączania i wyłączania w trybie dorywczym. Nie jest przeznaczony do częstych łączeń sterowniczych (np. jako stycznik). Do tego celu stosuje się styczniki.
• Jak ustawić zakres prądu 9–14 A? Na obudowie znajduje się pokrętło regulacji prądu. Wartość należy dobrać do prądu znamionowego silnika (odczytanego z tabliczki znamionowej). Ustawienie niższe niż prąd silnika spowoduje wyłączanie w czasie normalnej pracy, wyższe – brak ochrony przeciążeniowej.
