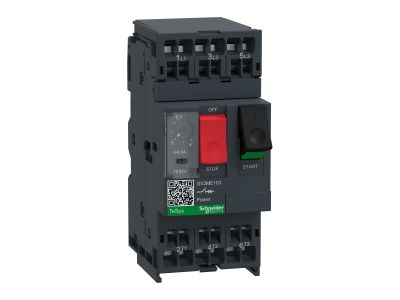

Wyłącznik silnikowy 3 biegunowy 3d 4-6,3A wyzwalacz termomagnetyczny 2,2KW | GV2ME103 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy GV2ME103 to 3-biegunowe urządzenie przeznaczone do ręcznego załączania i wyłączania silników elektrycznych oraz ich zabezpieczania przed skutkami zwarć, przeciążeń i asymetrii fazowej. Wyposażony w wyzwalacz termomagnetyczny o zakresie nastawczym 4-6,3 A, zapewnia ochronę silników o mocy do 2,2 kW. Dzięki zwartej konstrukcji doskonale sprawdza się w rozdzielnicach i szafach sterowniczych.

• 3-biegunowa konstrukcja: Umożliwia kompleksową ochronę silników trójfazowych, odcinając wszystkie fazy w przypadku awarii.
• Wyzwalacz termomagnetyczny 4-6,3 A: Zapewnia precyzyjną ochronę przeciążeniową i zwarciową, dostosowaną do rzeczywistego obciążenia silnika.
• Moc silnika do 2,2 kW: Pozwala na stosowanie w szerokiej gamie małych i średnich napędów przemysłowych.
• Ręczne załączanie i wyłączanie: Umożliwia bezpieczne sterowanie pracą silnika bezpośrednio z poziomu rozdzielnicy.
• Ręczny reset po zadziałaniu zabezpieczenia: Zwiększa bezpieczeństwo obsługi poprzez wymóg świadomego ponownego uzbrojenia obwodu.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm bezpieczeństwa dla aparatury przemysłowej i posiada certyfikat CE. Jego konstrukcja oraz parametry zostały opracowane zgodnie z obowiązującymi standardami w zakresie ochrony silników elektrycznych.

Zastosowanie

Wyłącznik silnikowy GV2ME103 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest bezpieczne sterowanie i ochrona silników trójfazowych o niewielkiej mocy. Idealnie sprawdza się w instalacjach przemysłowych, maszynowych oraz w automatyce budynkowej.

• Ochrona i ręczne sterowanie silnikami wentylatorów, pomp, sprężarek i przenośników.
• Zabezpieczenie obwodów napędowych w szafach sterowniczych i rozdzielnicach głównych.
• Stosowanie w liniach produkcyjnych, maszynach pakujących i obrabiarkach.
• Alternatywa dla tradycyjnych zestawów stycznik + przekaźnik przeciążeniowy w aplikacjach o niższych wymaganiach sterowniczych.

Wskazówki Montażowe

Montaż wyłącznika silnikowego GV2ME103 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilające. Momenty dokręcania zacisków oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy i warunki środowiskowe.

FAQ

• Jaki jest zakres nastawienia wyzwalacza termomagnetycznego? Wyłącznik silnikowy GV2ME103 umożliwia nastawę prądu wyzwalania w zakresie od 4 A do 6,3 A, co odpowiada mocy silnika do 2,2 kW przy napięciu 400 V.
• Czy wyłącznik nadaje się do ochrony silników jednofazowych? Nie – urządzenie posiada trzy bieguny i jest dedykowane do trójfazowych obwodów silnikowych. Do silników jednofazowych należy stosować odpowiednie wyłączniki jednobiegunowe lub dwubiegunowe.
• Jaki jest stopień ochrony obudowy? Wyłącznik silnikowy GV2ME103 jest standardowo przystosowany do montażu wewnątrz rozdzielnicy, co zapewnia ochronę IP20. W przypadku pracy w warunkach przemysłowych zanieczyszczonych wymagana jest obudowa zewnętrzna o wyższym stopniu ochrony.
