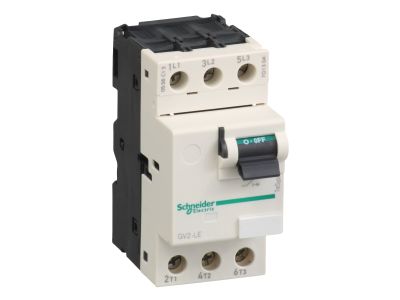

Wyłącznik silnikowy 3 biegunowy 3d 25A wyzwalacz magnetyczny 11KW | GV2LE22 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy GV2LE22 to 3-biegunowe urządzenie przeznaczone do ręcznego załączania i wyłączania silników elektrycznych o mocy do 11 kW. Wyposażony w wyzwalacz magnetyczny zapewnia skuteczną ochronę przed skutkami zwarć. Prąd znamionowy 25 A umożliwia bezpieczną pracę w obwodach silnikowych o znacznym obciążeniu, bez ryzyka przegrzania styków.

• Prąd znamionowy 25 A: gwarantuje stabilną i bezpieczną pracę w obwodach silnikowych o dużym poborze mocy.
• Moc znamionowa 11 kW: idealny do zabezpieczania trójfazowych silników asynchronicznych w typowych zastosowaniach przemysłowych.
• Wyzwalacz magnetyczny: natychmiastowe wyłączanie w przypadku wystąpienia zwarcia, minimalizujące ryzyko uszkodzenia silnika i instalacji.
• 3 bieguny: kompleksowe zabezpieczenie wszystkich faz silnika w sieci trójfazowej.
• Ręczne sterowanie: wygodny mechanizm załączania i wyłączania umożliwiający bezpośrednią kontrolę nad pracą silnika.

Zgodność z Normami

Wyłącznik silnikowy GV2LE22 został zaprojektowany zgodnie z wymaganiami dyrektyw niskonapięciowych i posiada certyfikat CE. Spełnia standardy branżowe dla wyłączników silnikowych, zapewniając niezawodność i bezpieczeństwo w instalacjach przemysłowych.

Zastosowanie

Wyłącznik silnikowy GV2LE22 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne sterowanie oraz ochrona zwarciowa silników trójfazowych. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów.

• Ręczne załączanie i wyłączanie silników pomp, wentylatorów, sprężarek i innych maszyn przemysłowych.
• Zabezpieczanie obwodów silnikowych przed zwarciami w rozdzielnicach głównych i podrzędnych.
• Montaż w szafach sterowniczych linii produkcyjnych oraz w automatyce budynkowej (np. centrale wentylacyjne).
• Stosowanie w aplikacjach, gdzie wymagana jest wyłącznie ochrona zwarciowa a funkcje termiczne realizowane są przez dodatkowe przekaźniki.

Wskazówki Montażowe

Montaż wyłącznika GV2LE22 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów przyłączeniowych dobrać zgodnie z obowiązującymi normami, biorąc pod uwagę prąd znamionowy 25 A. Moment dokręcania zacisków stosować według dokumentacji producenta.

FAQ

• Czy wyłącznik silnikowy GV2LE22 posiada podświetlenie? Nie, model GV2LE22 nie jest wyposażony w podświetlenie. Jego zadaniem jest wyłącznie ręczne sterowanie i ochrona zwarciowa.
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje konkretnego stopnia IP. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy, która zapewnia odpowiednią ochronę przed dostępem do części czynnych (standardowo min. IP2X).
• Czy wyłącznik zabezpiecza przed przeciążeniem? Nie – wyłącznik GV2LE22 wyposażony jest wyłącznie w wyzwalacz magnetyczny, który chroni przed skutkami zwarć. Do ochrony przeciążeniowej należy zastosować dodatkowy przekaźnik termiczny lub wyłącznik z wyzwalaczem termicznym.
