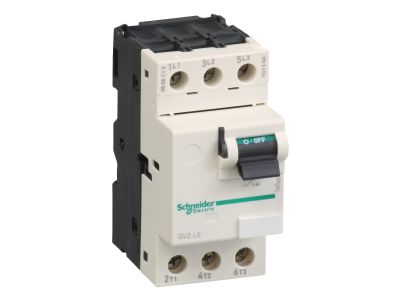

Wyłącznik silnikowy 3 biegunowy 3d 2,5A wyzwalacz magnetyczny 0,75KW | GV2LE07 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy GV2LE07 to trójbiegunowe urządzenie przeznaczone do ręcznego załączania i wyłączania silników oraz ochrony przed skutkami zwarć. Oferuje prąd znamionowy 2,5 A i jest dedykowany do silników o mocy 0,75 kW. Dzięki wyzwalaczowi magnetycznemu reaguje błyskawicznie na zwarcia, chroniąc instalację i podłączone urządzenia.

• Prąd znamionowy 2,5 A: Zapewnia bezpieczną pracę w obwodach o obciążeniu do 2,5 A, odpowiedni do zabezpieczania silników o mocy 0,75 kW bez ryzyka przegrzania styków.
• Wyzwalacz magnetyczny: Gwarantuje szybkie wyłączenie w przypadku zwarcia, minimalizując ryzyko uszkodzenia silnika i instalacji.
• 3 bieguny (3-biegunowy): Rozłącza wszystkie trzy fazy jednocześnie, co zwiększa bezpieczeństwo i zapobiega pracy niepełnofazowej.
• Ręczne załączanie i wyłączanie: Pozwala operatorowi na bezpośrednie sterowanie silnikiem, ułatwiając konserwację i obsługę.
• Kompaktowa konstrukcja: Przystosowana do montażu na szynie TH35, oszczędza miejsce w rozdzielnicy.

Zgodność z Normami

Wyłącznik silnikowy GV2LE07 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Gwarantuje to wysoką jakość oraz bezpieczeństwo użytkowania w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Wyłącznik silnikowy GV2LE07 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne sterowanie i zabezpieczenie silników elektrycznych przed skutkami zwarć.

• Sterowanie i zabezpieczanie silników małej mocy (0,75 kW) w maszynach produkcyjnych.
• Ręczne załączanie i wyłączanie silników w systemach wentylacji, pompach czy przenośnikach.
• Ochrona instalacji przed zwarciami w rozdzielnicach sterowniczych i zasilających.
• Zastosowanie w automatyce budynkowej do sterowania napędami rolet, bram lub żaluzji (w zakresie parametrów).

Wskazówki Montażowe

Montaż wyłącznika silnikowego GV2LE07 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie TH35 (DIN). Zaciski należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać odpowiednio do prądu 2,5 A. Po montażu sprawdzić poprawność połączeń oraz działanie wyzwalacza.

FAQ

• Jaki jest prąd znamionowy wyłącznika GV2LE07? Prąd znamionowy wynosi 2,5 A, co odpowiada silnikom o mocy 0,75 kW.
• Czy wyłącznik posiada zabezpieczenie przeciążeniowe? Zgodnie z danymi produktu wyposażony jest w wyzwalacz magnetyczny do ochrony przed zwarciami. Nie określono zabezpieczenia termicznego – w razie potrzeby należy zastosować dodatkowy przekaźnik przeciążeniowy.
• Jaki jest stopień ochrony IP wyłącznika? W dostarczonych danych nie podano stopnia ochrony. W typowych warunkach pracy wewnątrz rozdzielnicy przyjmuje się IP20. W przypadku montażu w środowisku o podwyższonej wilgotności lub zapyleniu należy zastosować dodatkowe osłony.
