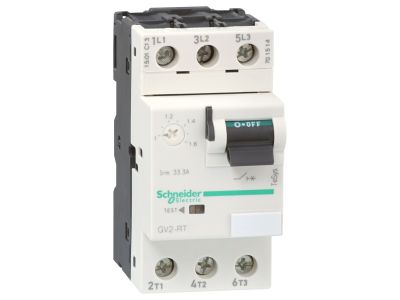

Wyłącznik silnikowy 3 biegunowy 3d 17-23A wyzwalacz termomagnetyczny 9KW | GV2RT21 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy TeSys GV2RT21 z napędem dźwigniowym to 3-biegunowe urządzenie zabezpieczające silniki indukcyjne. Zakres regulacji prądu 17–23 A pozwala precyzyjnie dobrać ustawienia do chronionego odbiornika, zapewniając skuteczną ochronę przed przeciążeniami i zwarciami. Wyposażony w wyzwalacz termomagnetyczny oraz zaciski skrzynkowe ułatwiające podłączenie przewodów.

• Zakres regulacji prądu 17–23 A: umożliwia dopasowanie charakterystyki wyzwalania do konkretnego silnika, minimalizując ryzyko niepotrzebnych wyłączeń i chroniąc przed przeciążeniem.
• Wyzwalacz termomagnetyczny: łączy w sobie zabezpieczenie przeciążeniowe (termiczne) i zwarciowe (magnetyczne) w jednym urządzeniu, co upraszcza instalację i skraca czas reakcji na awarię.
• 3 bieguny (3-fazowy): dedykowany do silników trójfazowych, standardowo stosowanych w maszynach przemysłowych, pompach i wentylatorach.
• Napęd dźwigniowy: umożliwia ręczne załączanie i wyłączanie obwodu silnika, a także wyraźną wizualną sygnalizację stanu pracy (ON/OFF).
• Zaciski skrzynkowe: zapewniają pewne i trwałe połączenie przewodów o dużych przekrojach, ułatwiając montaż i serwis.

Zgodność z Normami

Wyłącznik silnikowy TeSys GV2RT21 spełnia wymagania europejskich norm dotyczących aparatury łączeniowej i sterowniczej. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Producent gwarantuje, że urządzenie zostało zaprojektowane i przebadane zgodnie z wymaganiami stawianymi wyłącznikom silnikowym w standardzie DIN.

Zastosowanie

Wyłącznik GV2RT21 przeznaczony jest do zabezpieczania i ręcznego sterowania trójfazowych silników indukcyjnych w instalacjach przemysłowych i budynkowych.

• Ochrona silników napędzających pompy, sprężarki, wentylatory i przenośniki – precyzyjna regulacja prądu dostosowuje się do charakterystyki obciążenia.
• Ręczne załączanie/wyłączanie w szafach sterowniczych maszyn – dźwignia daje wyraźny sygnał wizualny stanu pracy.
• Zabezpieczenie w rozdzielnicach podrzędnych jako główne zabezpieczenie silnika – wyzwalacz termomagnetyczny eliminuje potrzebę dodatkowego bezpiecznika.
• Zastosowanie w automatyce budynkowej do sterowania silnikami rolet, bram czy wentylacji – kompaktowa obudowa 3-biegunowa montowana na szynie TH35.

Wskazówki Montażowe

Montaż wyłącznika silnikowego GV2RT21 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub powyżej, w zależności od instalacji). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie montażowej TH35 (DIN). Zaciski skrzynkowe przeznaczone są dla przewodów miedzianych o przekroju dobranym do prądu znamionowego obwodu (zgodnie z normą PN-IEC 60364). Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta – zbyt słabe dokręcenie może spowodować nagrzewanie się połączenia. Po zamontowaniu sprawdź działanie dźwigni i ustaw zakres prądu za pomocą pokrętła regulacyjnego.

FAQ

• Jaki jest zakres regulacji prądu tego wyłącznika? Zakres regulacji prądu znamionowego dla modelu GV2RT21 wynosi 17–23 A. Ustawia się go pokrętłem na przedniej ściance.
• Czy wyłącznik ma podświetlenie lub sygnalizację LED? Nie, wyłącznik GV2RT21 nie posiada podświetlenia. Stan pracy sygnalizowany jest wyłącznie położeniem dźwigni (ON/OFF) oraz ewentualnym wyzwoleniem termomagnetycznym (pozycja TRIP).
• Jaki stopień ochrony zapewnia obudowa? Aparatura modułowa tego typu przeznaczona jest do montażu w rozdzielnicach, standardowo oferuje stopień ochrony IP20 (ochrona przed dotknięciem palcem). W przypadku zabudowy w szafie sterowniczej o wyższym IP, kompletny system może uzyskać wyższą klasę.
