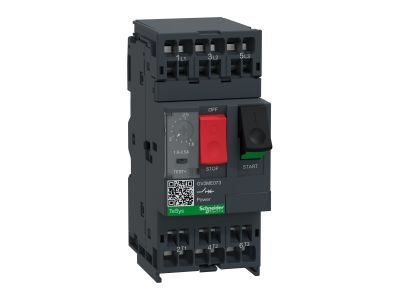

Wyłącznik silnikowy 3 biegunowy 3d 1,6-2,5A wyzwalacz termomagnetyczny 0,75KW | GV2ME073 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy GV2ME073 to trójbiegunowe urządzenie z wyzwalaczem termomagnetycznym, przeznaczone do ręcznego załączania i wyłączania silników oraz ochrony instalacji przed skutkami zwarć, przeciążeń i asymetrii fazowej. Dzięki zakresowi nastaw prądu 1,6–2,5 A idealnie zabezpiecza silniki o mocy do 0,75 kW, a kompaktowa konstrukcja umożliwia łatwy montaż na szynie DIN TH35.

• Zakres nastaw prądu 1,6…2,5 A: precyzyjne dopasowanie zabezpieczenia termicznego do silnika, co zapobiega przegrzaniu i wydłuża żywotność urządzenia.
• Trzy bieguny: kompleksowa ochrona wszystkich faz silnika trójfazowego, w tym wykrywanie asymetrii fazowej.
• Wyzwalacz termomagnetyczny: łączy w jednym urządzeniu ochronę przeciążeniową (termiczny) i zwarciową (magnetyczny), eliminując konieczność stosowania dodatkowych zabezpieczeń.
• Ręczne sterowanie: wygodne pokrętło umożliwia szybkie załączanie i wyłączanie silnika bezpośrednio na szynie.
• Maksymalna moc silnika 0,75 kW: optymalne dopasowanie do niewielkich napędów w przemyśle, pompach czy wentylatorach.

Zgodność z Normami

Wyłącznik silnikowy GV2ME073 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Jego konstrukcja i parametry są zgodne z obowiązującymi standardami dla aparatury modułowej, co gwarantuje bezpieczną eksploatację w instalacjach przemysłowych i budynkowych.

Zastosowanie

Urządzenie dedykowane jest do ochrony i ręcznego sterowania trójfazowymi silnikami elektrycznymi w aplikacjach o mocy do 0,75 kW. Sprawdza się tam, gdzie wymagana jest zwarta budowa i niezawodność w warunkach przemysłowych.

• Bezpośrednie załączanie i wyłączanie silników w maszynach produkcyjnych.
• Ochrona pomp wodnych, wentylatorów i kompresorów przed przeciążeniami i zwarciami.
• Zabezpieczenie silników w systemach automatyki budynkowej (np. rolety, bramy, kurtyny powietrzne).
• Jako element rozdzielnic sterowniczych w małych i średnich instalacjach przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika silnikowego GV2ME073 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz do prądu znamionowego obwodu, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Ustaw wartość prądu zadziałania za pomocą pokrętła, kierując się tabliczką znamionową silnika.

FAQ

• Jak ustawić prąd zadziałania wyłącznika? Wartość prądu nastawia się pokrętłem na przedniej ściance (zakres 1,6–2,5 A). Należy dobrać ją do prądu znamionowego silnika podanego na tabliczce znamionowej – jest to kluczowe dla poprawnej ochrony przeciążeniowej.
• Czy wyłącznik silnikowy ma podświetlenie lub sygnalizację LED? Nie, w modelu GV2ME073 nie przewidziano podświetlenia ani oddzielnej sygnalizacji LED. Stan załączenia można rozpoznać po położeniu pokrętła.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje konkretnego stopnia ochrony dla tego modelu. Urządzenie przeznaczone jest do montażu w rozdzielnicy, gdzie typowy stopień ochrony to IP20 – zapewnia ochronę przed dotknięciem palcami i ciałami stałymi o średnicy powyżej 12 mm.
