Wyłącznik silnikowy 3,5-5A, 65A, wlk. S00, do ochrony silników, klasa 10, przyłącze śrubowe | 3RV1011-1FA10 Siemens

Alternatywny kod produktu: 3RV10111FA10

Opis i Kluczowe Cechy

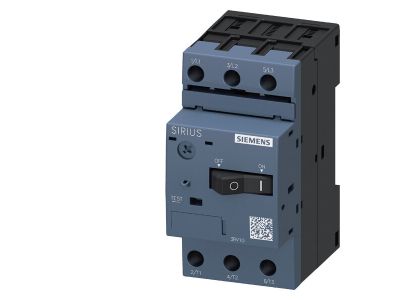

Wyłącznik silnikowy Siemens 3RV1011-1FA10 (wielkość S00) służy do ręcznego załączania i wyłączania silników oraz ochrony instalacji przed skutkami zwarć, przeciążeń i asymetrii fazowej. Posiada zakres nastaw prądu przeciążeniowego 3,5-5 A oraz zdolność wyłączania zwarciowego do 65 A. Klasa wyzwalacza termicznego 10 zapewnia szybką reakcję na przeciążenia. Przyłącze śrubowe umożliwia pewne podłączenie przewodów.

• Zakres nastaw prądu przeciążeniowego 3,5-5 A: precyzyjne dopasowanie do znamionowego prądu silnika, minimalizacja ryzyka zbędnych wyłączeń.
• Zdolność wyłączania zwarciowego 65 A: skuteczna ochrona instalacji i silnika w przypadku zwarcia.
• Klasa wyzwalacza termicznego 10: szybkie odłączenie przy przeciążeniu, chroni uzwojenia silnika przed przegrzaniem.
• Wielkość S00: kompaktowa konstrukcja, oszczędność miejsca w szafie sterowniczej, łatwy montaż.
• Przyłącze śrubowe: solidne i trwałe połączenie przewodów, łatwy montaż i demontaż.

Zgodność z Normami

Wyłącznik silnikowy jest zgodny z obowiązującymi normami europejskimi oraz standardem DIN. Produkt posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik silnikowy 3RV1011-1FA10 przeznaczony jest do ochrony i sterowania silnikami elektrycznymi w instalacjach przemysłowych i infrastrukturalnych. Sprawdza się w następujących scenariuszach:

• Ręczne załączanie i wyłączanie silników w napędach pomp, wentylatorów, sprężarek.
• Ochrona silników przed przeciążeniem, zwarciem i asymetrią fazową w rozdzielnicach głównych i pomocniczych.
• Jako element wyłącznika głównego w maszynach i urządzeniach wymagających zabezpieczenia silnikowego.
• W systemach automatyki budynkowej i przemysłowej, gdzie wymagana jest niezawodna ochrona silników.

Wskazówki Montażowe

Montaż wyłącznika silnikowego może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Momenty dokręcania śrub przyłączeniowych oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy i warunki zwarciowe.

FAQ

• Czy wyłącznik silnikowy 3RV1011-1FA10 posiada podświetlenie? Nie, dany model nie jest wyposażony w podświetlenie – jest to standardowy wyłącznik silnikowy z przyłączem śrubowym.
• Jaki stopień ochrony ma ten wyłącznik? W dostarczonych danych nie określono stopnia IP. Typowo wyłączniki silnikowe wielkości S00 montowane w rozdzielnicach mają stopień ochrony IP20 (ochrona przed dotykiem palcem). W przypadku montażu w innych warunkach należy zastosować odpowiednią obudowę.
• Czy wyłącznik może pracować w trybie ciągłego obciążenia znamionowego? Tak, jest przystosowany do pracy ciągłej w zakresie nastaw 3,5-5 A, ale dla pełnej ochrony silnika wymaga prawidłowego ustawienia prądu znamionowego silnika i zastosowania odpowiednich zabezpieczeń dodatkowych.
