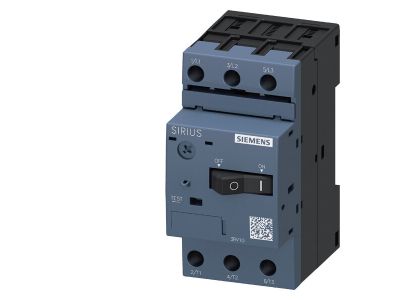

Wyłącznik silnikowy 2,8-4A, 52A, wlk. S00, do ochrony silników, klasa 10, przyłącze śrubowe | 3RV1011-1EA10 Siemens

Alternatywny kod produktu: 3RV10111EA10

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens 3RV1011-1EA10 (wielkość S00) przeznaczony jest do ręcznego załączania i wyłączania silników oraz ochrony instalacji przed skutkami zwarć, przeciążeń i asymetrii fazowej. Zakres prądowy 2,8–4A zapewnia precyzyjne dopasowanie do mniejszych silników, a znamionowy prąd zwarciowy 52A gwarantuje bezpieczne odcięcie w przypadku zwarcia. Przyłącze śrubowe ułatwia szybki i pewny montaż przewodów. Klasa wyzwalania termicznego 10 chroni silnik przed przeciążeniem bez zbędnych wyłączeń w czasie rozruchu.

• Zakres prądowy 2,8–4A: umożliwia dokładne nastawienie prądu silnika, ograniczając ryzyko fałszywych wyłączeń przy rozruchu i zapewniając skuteczną ochronę przy przeciążeniu.
• Znamionowy prąd zwarciowy 52 A: gwarantuje pewne wyłączenie w warunkach zwarcia, minimalizując uszkodzenia instalacji i podłączonych urządzeń.
• Wielkość S00: kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, idealna do aplikacji o ograniczonej przestrzeni montażowej.
• Klasa wyzwalania 10: skoordynowana charakterystyka termiczna – pozwala na rozruch silnika bez zbędnych zadziałań, a przy przeciążeniu reaguje wystarczająco szybko, by zapobiec przegrzaniu uzwojeń.
• Przyłącze śrubowe: zapewnia solidny i trwały kontakt elektryczny, prosty montaż przy użyciu standardowych narzędzi.

Zgodność z Normami

Wyłącznik silnikowy Siemens 3RV1011-1EA10 jest zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Spełnia wymagania dla urządzeń stosowanych w ochronie silników w instalacjach przemysłowych i budynkowych. Produkt podlega ścisłej kontroli jakości producenta.

Zastosowanie

Wyłącznik silnikowy przeznaczony jest do sterowania i zabezpieczania silników elektrycznych w układach rozruchowych. Sprawdza się w wielu środowiskach, od małych maszyn po centrale wentylacyjne.

• Ręczne załączanie i wyłączanie silników w szafach sterowniczych i rozdzielnicach.
• Ochrona silników przed zwarciem, przeciążeniem oraz asymetrią fazową (przy współpracy z odpowiednimi członami).
• Stosowanie w maszynach produkcyjnych, pompach, wentylatorach, sprężarkach oraz innych odbiornikach o charakterystyce silnikowej.
• Element instalacji automatyki budynkowej i przemysłowej wymagający zwartej budowy (S00) i łatwego montażu na szynie TH35.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika silnikowego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP20. Przekrój przewodów należy dobrać zgodnie z obowiązującymi przepisami, uwzględniając prąd znamionowy silnika i warunki środowiskowe. Moment dokręcania śrub przyłączeniowych – zgodnie z dokumentacją techniczną producenta (zalecany moment 1,2–1,5 Nm). Po instalacji sprawdź poprawność ustawienia zakresu prądowego oraz działanie napędu ręcznego.

FAQ

• Czy wyłącznik 3RV1011-1EA10 posiada podświetlenie lub wbudowaną sygnalizację LED? Nie. Jest to wyłącznik silnikowy bez podświetlenia i wskaźników LED. Stan załączenia wskazuje położenie dźwigni napędu ręcznego (ON/OFF/TRIP).
• Jaki stopień ochrony IP ma ten wyłącznik? Producent nie podaje konkretnego stopnia IP dla samego urządzenia. Wyłącznik przeznaczony jest do zabudowy w rozdzielnicy lub szafie sterowniczej, która zapewnia odpowiedni stopień ochrony otoczenia (np. IP54 w przypadku szafy). W typowych warunkach wewnętrznych montażu na szynie TH35 stosuje się ochronę IP20 zapewnianą przez obudowę rozdzielnicy.
• Jaki jest tryb pracy styków – czy wyłącznik może być używany do częstego łączenia? Wyłącznik silnikowy Siemens 3RV1011-1EA10 jest przeznaczony do ręcznego załączania i wyłączania silnika (nie do sterowania impulsowego). Stosuje się go jako zabezpieczenie i element odłączający, a nie jako łącznik częstego łączenia – do tego celu należy użyć stycznika.
