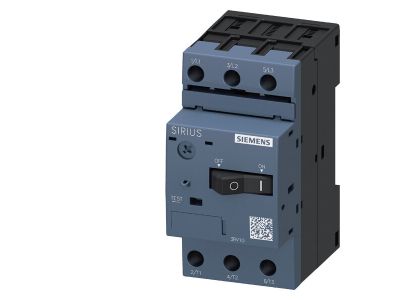

Wyłącznik silnikowy 2,2-3,2A, 42A, wlk. S00, do ochrony silników, klasa 10, przyłącze śrubowe | 3RV1011-1DA10 Siemens

Alternatywny kod produktu: 3RV10111DA10

Opis i Kluczowe Cechy

Wyłącznik silnikowy 3RV1011-1DA10 w wielkości S00 przeznaczony jest do ręcznego załączania i wyłączania silników oraz ochrony instalacji przed skutkami zwarć, przeciążeń i asymetrii fazowej. Zakres nastaw prądu 2,2–3,2 A oraz prąd zwarciowy 42 A zapewniają bezpieczną pracę w aplikacjach przemysłowych. Przyłącze śrubowe ułatwia pewne podłączenie przewodów, a klasa wyzwalacza termicznego 10 gwarantuje szybką reakcję na przeciążenia.

• Zakres nastaw prądu 2,2–3,2 A: Umożliwia precyzyjne dopasowanie zabezpieczenia do prądu znamionowego silnika, minimalizując ryzyko niepotrzebnych wyłączeń.
• Prąd zwarciowy 42 A: Zapewnia skuteczną ochronę przed skutkami zwarć w obwodzie silnika, zwiększając bezpieczeństwo instalacji.
• Klasa wyzwalacza termicznego 10: Gwarantuje szybkie odcięcie zasilania w przypadku przeciążenia, chroniąc silnik przed przegrzaniem.
• Wielkość S00 (kompaktowa): Umożliwia montaż w ograniczonej przestrzeni rozdzielnicy bez utraty funkcjonalności.
• Przyłącze śrubowe: Pozwala na trwałe i pewne połączenie przewodów, ułatwiając instalację i serwis.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zgodność z standardami DIN gwarantuje niezawodność i bezpieczeństwo w aplikacjach przemysłowych.

Zastosowanie

Wyłącznik silnikowy 3RV1011-1DA10 znajduje zastosowanie w układach sterowania i zabezpieczeń silników elektrycznych w maszynach, instalacjach przemysłowych oraz w systemach automatyki budynkowej.

• Ręczne załączanie i wyłączanie silników w szafach sterowniczych.
• Ochrona silników przed skutkami zwarć, przeciążeń i asymetrii fazowej w układach napędowych.
• Stosowanie jako główne zabezpieczenie silnika w połączeniu ze stycznikami i przekaźnikami.
• Zabezpieczenie obwodów pomp, wentylatorów, sprężarek i innych odbiorników indukcyjnych.

Wskazówki Montażowe

Montaż wyłącznika silnikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie przeznaczone jest do montażu na szynie DIN TH35. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów należy dobrać zgodnie z maksymalnym prądem obciążenia i obowiązującymi normami. Moment dokręcania śrub przyłączeniowych – zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik silnikowy ma sygnalizację LED? W danych technicznych nie ma informacji o podświetleniu. Urządzenie standardowo nie jest wyposażone w sygnalizację optyczną.
• Jaki stopień ochrony IP ma to urządzenie? W specyfikacji nie podano stopnia ochrony. Dla wyłączników silnikowych montowanych w rozdzielnicach typowym stopniem jest IP20, jednak dla konkretnego modelu należy sprawdzić dokumentację producenta.
• Czy wyłącznik chroni przed asymetrią fazową? Tak, zgodnie z danymi producenta, wyłącznik silnikowy 3RV1011-1DA10 zapewnia ochronę przed skutkami asymetrii fazowej, co jest kluczowe dla bezpieczeństwa silników trójfazowych.
