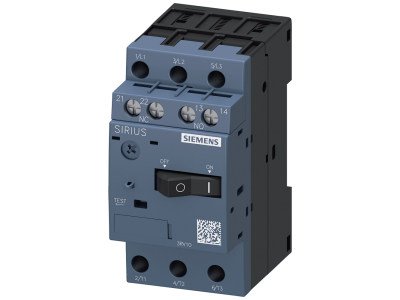

Wyłącznik S00, Ochrona silnika, Class 10, wyzw. A 1,8-2,5A, wyzw. N 33A | 3RV1011-1CA15 Siemens

Alternatywny kod produktu: 3RV10111CA15

Opis i Kluczowe Cechy

Wyłącznik silnikowy S00 (3RV1011-1CA15) to urządzenie przeznaczone do ręcznego załączania i wyłączania silników elektrycznych oraz ochrony instalacji przed skutkami zwarć, przeciążeń i asymetrii fazowej. Wyposażono go w regulowany wyzwalacz przeciążeniowy w zakresie 1,8–2,5 A (klasa wyzwalania Class 10) oraz wyzwalacz zwarciowy nastawiony na 33 A.

• Regulowany wyzwalacz przeciążeniowy 1,8–2,5 A: Umożliwia precyzyjne dopasowanie do prądu znamionowego silnika, chroniąc go przed przeciążeniem bez zbędnych wyłączeń.
• Klasa wyzwalania Class 10: Zapewnia szybkie odłączenie w przypadku przeciążenia, minimalizując ryzyko uszkodzenia izolacji uzwojeń silnika.
• Wyzwalacz zwarciowy 33 A: Skutecznie zabezpiecza obwód przed skutkami zwarć, ograniczając prąd zwarciowy i chroniąc przewody.
• Ręczne załączanie i wyłączanie: Pozwala na bezpośrednie sterowanie pracą silnika oraz bezpieczne odcięcie zasilania w razie potrzeby.
• Ochrona przed asymetrią fazową: Zapobiega pracy silnika przy braku jednej fazy, co mogłoby prowadzić do przegrzania i uszkodzenia maszyny.

Zgodność z Normami

Wyłącznik silnikowy spełnia wymagania europejskich norm oraz posiada certyfikat CE. Zgodność z dyrektywami unijnymi gwarantuje bezpieczeństwo użytkowania i możliwość stosowania w instalacjach przemysłowych.

Zastosowanie

Wyłącznik silnikowy S00 przeznaczony jest do ręcznego załączania i wyłączania silników elektrycznych oraz ochrony instalacji przed zwarciami, przeciążeniami i asymetrią fazową. Sprawdza się w następujących scenariuszach:

• Ochrona i sterowanie silnikami w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Zabezpieczenie obwodów silników w rozdzielnicach przemysłowych.
• Stosowanie w instalacjach z silnikami o prądzie znamionowym mieszczącym się w zakresie regulacji wyzwalacza (1,8–2,5 A).
• Aplikacje wymagające szybkiej reakcji na przeciążenie (Class 10), np. w transporcie bliskim lub obrabiarkach.

Wskazówki Montażowe

Montaż wyłącznika silnikowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów należy dobrać odpowiednio do prądu obciążenia (ciągłego i zwarciowego), a moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaki jest zakres regulacji wyzwalacza przeciążeniowego? Zakres regulacji wynosi 1,8–2,5 A, z klasą wyzwalania Class 10.
• Jaki jest prąd wyzwalacza zwarciowego? Wyzwalacz zwarciowy nastawiony jest na 33 A.
• Czy wyłącznik silnikowy może być używany jako samodzielny rozłącznik silnika? Tak, umożliwia ręczne załączanie i wyłączanie silnika oraz zapewnia ochronę przed przeciążeniem i zwarciem – należy jednak pamiętać o odpowiednim doborze do parametrów silnika i warunków instalacji.
