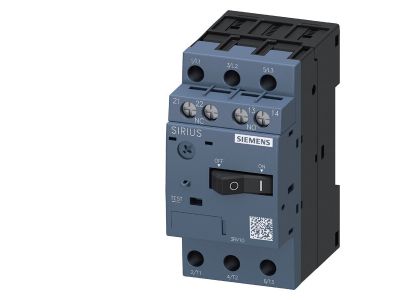

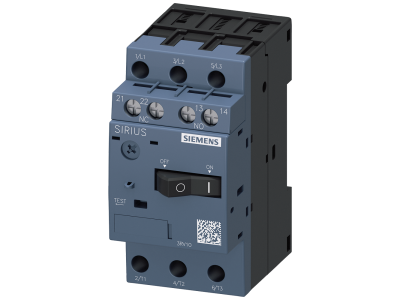

Wyłącznik S00, Ochrona silnika, Class 10, wyzw. A 1,4-2A, wyzw. N 26A | 3RV1011-1BA15 Siemens

Alternatywny kod produktu: 3RV10111BA15

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens 3RV1011-1BA15 w obudowie S00 przeznaczony do zabezpieczania silników elektrycznych przed skutkami przeciążeń, zwarć i asymetrii fazowej. Urządzenie łączy funkcję ręcznego załączania/wyłączania z precyzyjną ochroną termiczną i zwarciową. Zakres nastawczy wyzwalacza przeciążeniowego wynosi 1,4–2 A (Class 10), a wyzwalacz zwarciowy ustawiony jest na 26 A.

• Zakres nastawczy wyzwalacza przeciążeniowego 1,4–2 A (Class 10): Umożliwia dopasowanie ochrony termicznej do małych silników o prądzie znamionowym w tym zakresie, zapewniając szybkie zadziałanie w przypadku przeciążenia (zgodnie z klasą 10).
• Wyzwalacz zwarciowy nastawiony na 26 A: Gwarantuje niezawodne odłączenie obwodu w przypadku zwarcia, chroniąc instalację i odbiornik przed uszkodzeniami termicznymi i mechanicznymi.
• Ochrona przed asymetrią fazową: Wyłącznik reaguje na brak lub nierównomierność napięcia w fazach, co zapobiega pracy silnika w niebezpiecznych warunkach.
• Ręczne załączanie i wyłączanie: Umożliwia obsługę bezpośrednią, co ułatwia konserwację i testowanie silnika bez konieczności stosowania dodatkowego osprzętu.
• Obudowa S00 (kompaktowa): Oszczędza miejsce w rozdzielnicy, pozwalając na gęsty montaż w szafach sterowniczych.

Zgodność z Normami

Wyłącznik silnikowy Siemens 3RV1011-1BA15 spełnia wymagania odpowiednich norm europejskich (EN) oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej, co gwarantuje bezpieczeństwo i niezawodność w typowych instalacjach przemysłowych i budynkowych.

Zastosowanie

Wyłącznik przeznaczony jest do zabezpieczania i sterowania silników elektrycznych małej mocy (prąd w zakresie 1,4–2 A) w układach automatyki, maszynach oraz instalacjach HVAC.

• Ochrona silników wentylatorów, pomp, sprężarek i innych odbiorników o charakterystyce przeciążeniowej.
• Ręczne załączanie/wyłączanie silnika w szafach sterowniczych i rozdzielnicach.
• Stosowanie w obwodach sterowania maszyn (jako zabezpieczenie główne) – w połączeniu ze stycznikami i przekaźnikami.
• Zabezpieczanie linii zasilających silniki w instalacjach budynkowych i przemysłowych, gdzie wymagana jest klasa wyzwalania 10.

Wskazówki Montażowe

Montaż wyłącznika silnikowego może być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania śrub przyłączeniowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając rzeczywisty prąd obciążenia.

FAQ

• Czym różnią się wyzwalacze A i N w tym wyłączniku? Wyzwalacz A (przeciążeniowy) to element termiczny o zakresie nastawczym 1,4–2 A, który chroni silnik przed długotrwałym przeciążeniem (klasa 10 oznacza zadziałanie w ciągu 10 s przy prądzie 7,2× nastawy). Wyzwalacz N (zwarciowy) to wyzwalacz elektromagnetyczny nastawiony na 26 A, błyskawicznie odłączający obwód w przypadku zwarcia.
• Czy wyłącznik można używać do ręcznego wyłączania silnika podczas normalnej pracy? Tak, urządzenie posiada mechanizm ręcznego załączania i wyłączania, co pozwala na bezpieczne odcięcie zasilania silnika bez potrzeby stosowania dodatkowego łącznika.
• Jaki jest stopień ochrony wyłącznika? Producent nie podaje konkretnego stopnia IP w danych technicznych. Typowo wyłączniki silnikowe montowane w rozdzielnicach mają stopień ochrony IP20 (od strony czołowej), ale ostateczną ochronę zapewnia odpowiednia obudowa rozdzielnicy. Zalecamy zapoznanie się z kartą katalogową dla dokładnych informacji.
