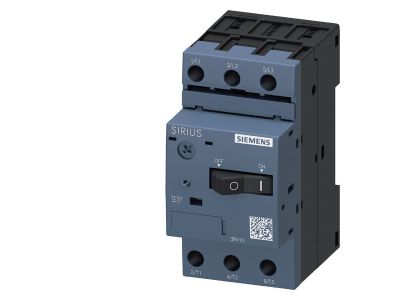

Wyłącznik silnikowy 0,55-0,8A, 10A, wlk. S00, do ochrony silników, klasa 10, przyłącze śrubowe | 3RV1011-0HA10 Siemens

Alternatywny kod produktu: 3RV10110HA10

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens 3RV1011-0HA10 w wielkości S00 to kompaktowe urządzenie przeznaczone do ręcznego załączania i wyłączania silników oraz ochrony instalacji przed skutkami zwarć, przeciążeń i asymetrii fazowej. Zakres nastawczy 0,55–0,8 A pozwala precyzyjnie dopasować zabezpieczenie do rzeczywistego obciążenia silnika, a prąd zwarciowy 10 A gwarantuje skuteczne odcięcie zasilania w razie zwarcia, chroniąc przewody i odbiorniki przed uszkodzeniem. Wyposażony w przyłącze śrubowe, ułatwia szybki i pewny montaż w rozdzielnicy.

• Zakres nastawczy 0,55-0,8 A: Precyzyjna regulacja umożliwia optymalne dopasowanie do prądu znamionowego silnika, eliminując ryzyko zbędnych wyłączeń lub braku ochrony.
• Prąd zwarciowy 10 A: Skutecznie zabezpiecza obwód przed skutkami zwarć, minimalizując ryzyko pożaru i uszkodzenia przewodów.
• Klasa wyzwalacza 10: Gwarantuje odpowiednio szybkie zadziałanie w przypadku przeciążenia, zgodne z charakterystyką typowych silników asynchronicznych.
• Przyłącze śrubowe: Umożliwia solidne i trwałe połączenie przewodów bez użycia specjalistycznych narzędzi, co przyspiesza instalację.
• Wielkość S00: Kompaktowa obudowa ułatwia zabudowę w rozdzielnicach i szafach sterowniczych o ograniczonej przestrzeni.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN, posiada oznaczenie CE. Zapewnia bezpieczną eksploatację w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Wyłącznik silnikowy 3RV1011-0HA10 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie i ręczne sterowanie silnikami elektrycznymi. Sprawdza się zarówno w nowych instalacjach, jak i modernizowanych układach.

• Ochrona i ręczne załączanie/wyłączanie silników asynchronicznych o mocy odpowiadającej zakresowi prądowemu 0,55-0,8 A (np. małych wentylatorów, pomp, przenośników).
• Zabezpieczenie obwodów odbiorników przed skutkami zwarć i przeciążeń w szafach sterowniczych maszyn i urządzeń.
• Stosowanie w rozdzielnicach automatyki budynkowej do ochrony silników klap, bram, rolet.
• Element układów rozruchu bezpośredniego małych silników w przemyśle lekkim i warsztatach.

Wskazówki Montażowe

Montaż wyłącznika silnikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przyłącze śrubowe – przewody należy odpowiednio odizolować i dokręcić z momentem określonym w instrukcji. Przekrój przewodów dobierz do prądu znamionowego zabezpieczanego obwodu. Po montażu sprawdź poprawność połączeń i ustaw zakres nastawczy odpowiedni dla silnika.

FAQ

• Jaki jest zakres nastawczy prądu wyłącznika 3RV1011-0HA10? Zakres nastawczy wynosi 0,55–0,8 A. Należy go ustawić na wartość prądu znamionowego zabezpieczanego silnika.
• Co oznacza klasa wyzwalacza 10? Klasa 10 określa charakterystykę wyzwalania przeciążeniowego – wyłącznik zadziała w ciągu 10 sekund przy prądzie równym 7,2-krotności nastawionego prądu. Pozwala to na bezpieczne rozruchy silników bez zbędnych wyłączeń.
• Czy wyłącznik nadaje się do ochrony silników jednofazowych? Tak, może być stosowany w obwodach jednofazowych, pod warunkiem że prąd znamionowy silnika mieści się w zakresie nastawczym urządzenia. Należy pamiętać o właściwym doborze pozostałych zabezpieczeń (np. różnicowoprądowych).
