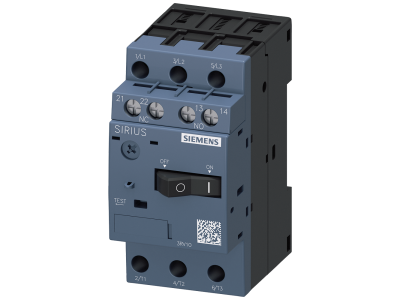

Wyłącznik silnikowy 0,45-0,63A, 8,2A, wlk. S00, do ochrony silników, klasa 10, przyłącze śrubowe | 3RV1011-0GA15 Siemens

Alternatywny kod produktu: 3RV10110GA15

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens 3RV1011-0GA15 przeznaczony jest do ręcznego załączania i wyłączania silników oraz ochrony instalacji przed skutkami zwarć, przeciążeń i asymetrii fazowej. Urządzenie oferuje zakres nastawczy prądu przeciążeniowego 0,45–0,63 A, klasę wyzwalania 10 oraz kompaktową obudowę w wielkości S00 (szerokość modułu dostosowana do szyny DIN TH35). Przyłącze śrubowe zapewnia pewne i trwałe połączenie przewodów, ułatwiając montaż w rozdzielnicy.

• Zakres nastawczy prądu 0,45–0,63 A: Precyzyjne dopasowanie zabezpieczenia do mocy silnika – eliminuje zbędne wyłączenia przy prawidłowej pracy, chroniąc przed przeciążeniem.
• Klasa wyzwalania 10: Szybkie odcięcie zasilania w przypadku przeciążenia, minimalizujące ryzyko przegrzania i uszkodzenia uzwojeń silnika.
• Wielkość S00: Kompaktowa konstrukcja oszczędza miejsce na szynie DIN, ułatwiając rozbudowę szaf sterowniczych.
• Przyłącze śrubowe: Solidne połączenie przewodów – proste w montażu i odporne na wibracje, zapewniające niską rezystancję styku.
• Ochrona przed asymetrią fazową: Zabezpiecza silnik przed pracą przy zaniku jednej fazy, zapobiegając niekontrolowanemu wzrostowi temperatury i drganiom.
• Ręczne załączanie/wyłączanie: Umożliwia szybkie odcięcie zasilania w celach serwisowych lub testowych, bez potrzeby sięgania do głównego wyłącznika.

Zgodność z Normami

Wyłącznik silnikowy Siemens 3RV1011-0GA15 jest zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Urządzenie posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłączniki silnikowe z rodziny 3RV10 przeznaczone są do ochrony i ręcznego sterowania silnikami elektrycznymi w instalacjach przemysłowych i komercyjnych. Dzięki klasie wyzwalania 10 oraz ochronie przed asymetrią fazową nadają się szczególnie do aplikacji wymagających szybkiej reakcji na przeciążenia.

• Ochrona i sterowanie silnikami w maszynach produkcyjnych (prasy, tokarki, podajniki).
• Zabezpieczenie pomp, wentylatorów i sprężarek w systemach HVAC oraz instalacjach wodno-kanalizacyjnych.
• Ręczne załączanie/wyłączanie silników w celu serwisowania lub testowania.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako główny wyłącznik silnikowy dla pojedynczego odbiornika.

Wskazówki Montażowe

Montaż wyłącznika silnikowego powinien być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest bezpotencjałowy. Urządzenie mocuje się na szynie montażowej TH35 (DIN) zgodnie z instrukcją producenta. Przyłącza przewodów należy dokręcać momentem obrotowym podanym w dokumentacji technicznej, a przekrój przewodów dobrać do prądu znamionowego i obciążalności długotrwałej. Po zakończeniu montażu sprawdź poprawność działania wyłącznika (załączanie, wyłączanie, wyzwalanie termiczne). Nie używaj urządzenia niezgodnie z przeznaczeniem.

FAQ

• Jaki jest zakres nastawczy prądu przeciążeniowego? Zakres nastawczy wynosi od 0,45 A do 0,63 A. Umożliwia precyzyjne dopasowanie do silników o małej mocy (np. 0,12–0,18 kW przy 400V).
• Czy wyłącznik chroni również przed asymetrią fazową? Tak, wbudowany mechanizm reaguje na zanik jednej fazy, co zabezpiecza silnik przed niebezpieczną pracą wielofazową z brakującą fazą.
• Jaka jest klasa wyzwalania termicznego? Klasa 10, co oznacza, że wyzwolenie przy przeciążeniu następuje w ciągu kilku sekund, skutecznie chroniąc uzwojenia przed przegrzaniem.
