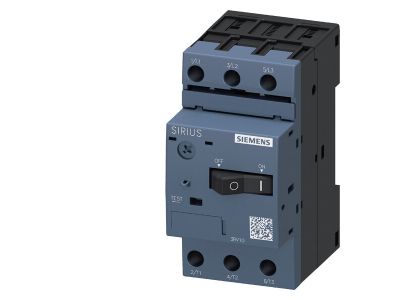

Wyłącznik silnikowy 0,45-0,63A, 8,2A, wlk. S00, do ochrony silników, klasa 10, przyłącze sprężynowe | 3RV1011-0GA10 Siemens

Alternatywny kod produktu: 3RV10110GA10

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens 3RV1011-0GA10 w wielkości S00 przeznaczony jest do ręcznego załączania i wyłączania silników oraz ochrony instalacji przed skutkami zwarć, przeciążeń i asymetrii fazowej. Urządzenie pracuje w zakresie nastaw prądowych 0,45–0,63 A, a jego prąd zwarciowy wynosi 8,2 A. Dzięki klasie wyzwalania 10 zapewnia skuteczną ochronę termiczną silników o standardowych charakterystykach rozruchu.

• Zakres nastaw 0,45–0,63 A: Umożliwia precyzyjne dopasowanie do prądu znamionowego zabezpieczanego silnika, minimalizując ryzyko fałszywych wyłączeń.
• Prąd zwarciowy 8,2 A: Gwarantuje szybkie odcięcie obwodu w przypadku zwarcia, chroniąc przewody i odbiorniki przed uszkodzeniem.
• Klasa wyzwalania 10: Zapewnia optymalną charakterystykę czasowo-prądową dla typowych silników indukcyjnych, pozwalając na bezpieczny rozruch bez zbędnych zadziałań.
• Wielkość S00: Kompaktowa obudowa ułatwia montaż w rozdzielnicach i szafach sterowniczych, oszczędzając miejsce na szynie TH35.
• Przyłącze sprężynowe: Umożliwia szybki i pewny montaż przewodów bez użycia narzędzi, skracając czas instalacji i eliminując ryzyko poluzowania połączeń.

Zgodność z Normami

Wyłącznik silnikowy Siemens 3RV1011-0GA10 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami dla aparatury zabezpieczającej silniki. Posiada certyfikat CE potwierdzający spełnienie wymogów dyrektyw unijnych. Dokładne numery norm podane są w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik silnikowy znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych małej mocy oraz ręczne sterowanie ich pracą. Sprawdza się zarówno w rozdzielnicach przemysłowych, jak i w instalacjach budynkowych.

• Ochrona i ręczne załączanie/wyłączanie silników jednofazowych i trójfazowych o prądzie znamionowym w zakresie 0,45–0,63 A.
• Zabezpieczenie przewodów i odbiorników przed skutkami zwarć oraz przeciążeń w układach napędowych.
• Stosowanie w szafach sterowniczych maszyn, urządzeń wentylacyjnych, pomp, kompresorów i innych odbiorników z silnikami indukcyjnymi.
• Element systemów automatyki budynkowej i przemysłowej wymagający niezawodnej ochrony termicznej i zwarciowej.

Wskazówki Montażowe

Montaż wyłącznika silnikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu obciążenia i charakterystyki zabezpieczenia. Przyłącze sprężynowe pozwala na szybkie podłączenie przewodów – zaleca się stosowanie końcówek tulejkowych. Moment dokręcania oraz pozostałe parametry montażowe należy sprawdzić w instrukcji producenta.

FAQ

• Czy wyłącznik silnikowy 3RV1011-0GA10 posiada podświetlenie lub sygnalizację LED? Nie, ten model nie jest wyposażony w podświetlenie. Sygnalizację stanu można uzyskać poprzez dodatkowe moduły pomocnicze (akcesoria).
• Jaki stopień ochrony (IP) ma to urządzenie? W dostarczonych danych nie podano stopnia IP. Standardowo wyłączniki silnikowe w obudowie S00 montowane w rozdzielnicach oferują ochronę IP20, jeśli nie jest stosowana obudowa zewnętrzna.
• Jaki jest tryb pracy styku – zwierny czy rozwierny? Wyłącznik silnikowy działa jako styk zwierny – w stanie normalnym przewodzi prąd do silnika, a w przypadku przeciążenia lub zwarcia rozłącza obwód. Szczegółowe informacje o typie styków znajdują się w karcie katalogowej producenta.
