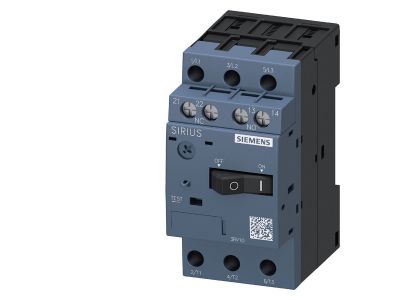

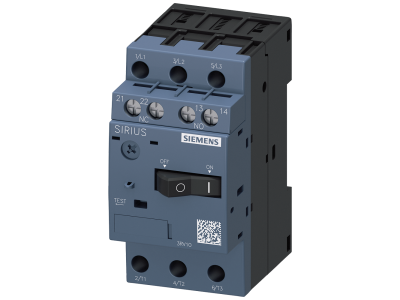

Wyłącznik silnikowy 0,28-0,40A, bezzwłoczny Wyzwalacz 5,2A, wlk. S00,do ochrony silników, klasa 10 | 3RV1011-0EA15 Siemens

Alternatywny kod produktu: 3RV10110EA15

Opis i Kluczowe Cechy

Wyłącznik silnikowy o symbolu 3RV1011-0EA15 przeznaczony do ochrony silników elektrycznych przed skutkami przeciążeń, zwarć i asymetrii fazowej. Urządzenie umożliwia ręczne załączanie i wyłączanie zabezpieczanego silnika, a także zapewnia niezawodną ochronę w aplikacjach o małej mocy. Zakres nastaw prądu 0,28–0,40 A, wyzwalacz zwarciowy bezzwłoczny 5,2 A, wielkość S00 i charakterystyka przeciążeniowa klasy 10.

• Zakres nastaw prądu 0,28–0,40 A: precyzyjne dopasowanie do małych silników asynchronicznych – redukcja ryzyka zbędnych wyłączeń i optymalna ochrona przed przeciążeniem.
• Bezzwłoczny wyzwalacz zwarciowy 5,2 A: natychmiastowa reakcja na zwarcie, co minimalizuje uszkodzenia silnika i instalacji.
• Klasa 10 charakterystyki przeciążeniowej: szybkie odcięcie w przypadku przeciążeń – skraca czas nagrzewania silnika i wydłuża jego żywotność.
• Wielkość S00: kompaktowa obudowa umożliwia montaż w ciasnych szafach sterowniczych, oszczędzając miejsce na szynie TH35/DIN.
• Ręczne załączanie/wyłączanie: wygodna obsługa lokalna bez potrzeby stosowania dodatkowych styczników w prostych aplikacjach.

Zgodność z Normami

Wyłącznik spełnia wymagania europejskich norm dotyczących urządzeń do ochrony silników i posiada certyfikat CE. Zastosowane materiały oraz konstrukcja zapewniają bezpieczną i niezawodną pracę w typowych warunkach przemysłowych.

Zastosowanie

Wyłącznik silnikowy 3RV1011-0EA15 znajduje zastosowanie w rozdzielnicach i szafach sterowniczych do ochrony oraz ręcznego sterowania silnikami asynchronicznymi niskiego napięcia. Idealnie sprawdzi się w instalacjach, gdzie wymagana jest kompaktowa obudowa i szybkie zabezpieczenie przeciążeniowo-zwarciowe.

• Ochrona i ręczne załączanie/wyłączanie silników w maszynach przemysłowych (wentylatory, pompy, sprężarki).
• Sterowanie silnikami w automatyce budynkowej (kurtyny powietrzne, bramy, rolety).
• Zabezpieczenie silników w układach napędowych o małej mocy (obrabiarki, przenośniki).
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach jako element ochronny silników.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy wyłączniku silnikowym mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do instalacji bezwzględnie odłącz napięcie w całej szafie sterowniczej. Urządzenie montuje się na szynie TH35/DIN w rozdzielnicy. Przekrój przewodów dobierz zgodnie z prądem znamionowym silnika oraz długością połączenia. Moment dokręcania zacisków oraz dane dotyczące odizolowania żył należy sprawdzić w dokumentacji technicznej producenta.

FAQ

• Jaka jest charakterystyka wyzwalacza przeciążeniowego? Wyłącznik posiada charakterystykę klasy 10, co oznacza szybkie działanie przy przeciążeniu – czas zadziałania nie przekracza 10 s przy 7,2-krotności nastawionego prądu silnika. Zapewnia to skuteczną ochronę przed przegrzaniem uzwojeń.
• Dlaczego wyzwalacz zwarciowy ma wartość 5,2 A, skoro zakres nastaw silnika to 0,28–0,40 A? Wyzwalacz zwarciowy (bezzwłoczny) jest nastawiony fabrycznie na stałe i zabezpiecza silnik przed zwarciami. Wartość 5,2 A stanowi krotność (ok. 13× prądu nastawy), co zapewnia selektywność z zabezpieczeniami poprzedzającymi i minimalizuje ryzyko zbędnych wyłączeń przy rozruchu.
• Czy wyłącznik posiada dodatkowe styki pomocnicze? W podanych danych technicznych nie uwzględniono styków pomocniczych. W razie potrzeby sygnalizacji stanu lub sterowania zdalnego można zastosować dedykowane moduły styków pomocniczych dla wielkości S00 – należy sprawdzić dostępne warianty w dokumentacji producenta.
