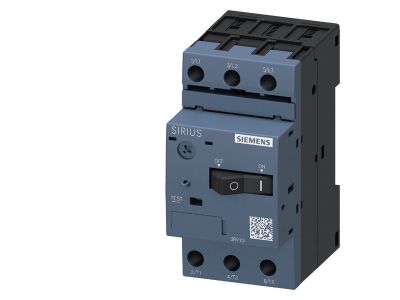

Wyłącznik silnikowy 0,14-0,2A, wlk. S00, do ochrony silników klasa 10, przyłącze śrubowe | 3RV1011-0BA10 Siemens

Alternatywny kod produktu: 3RV10110BA10

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens 3RV1011-0BA10 przeznaczony jest do ręcznego załączania i wyłączania silników oraz ochrony instalacji przed skutkami zwarć, przeciążeń i asymetrii fazowej. Urządzenie o wielkości S00 posiada zakres nastawczy prądu 0,14-0,2 A i charakteryzuje się klasą wyzwalania termicznego 10. Przyłącze śrubowe ułatwia szybki montaż przewodów.

• Zakres prądowy 0,14-0,2 A: umożliwia precyzyjną ochronę małych silników elektrycznych, dopasowując się do ich prądu znamionowego.
• Wielkość S00 (kompaktowa): oszczędza miejsce w rozdzielnicy, idealna do rozdzielnic o ograniczonej przestrzeni.
• Klasa wyzwalania 10: szybkie wyzwalanie w przypadku przeciążeń, minimalizujące ryzyko uszkodzenia uzwojeń silnika.
• Funkcja ochrony przed asymetrią fazową: istotna przy awariach zasilania, zapobiega pracy silnika na dwóch fazach.
• Przyłącze śrubowe: pewne i trwałe połączenie przewodów, łatwe w montażu standardowymi narzędziami.

Zgodność z Normami

Wyłącznik silnikowy Siemens 3RV1011-0BA10 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z wymaganiami stawianymi wyłącznikom silnikowym w przemyśle, co gwarantuje niezawodność i bezpieczeństwo eksploatacji.

Zastosowanie

Wyłącznik doskonale sprawdza się w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest ochrona silników małej mocy. Stosowany jest szczególnie w szafach sterowniczych i liniach produkcyjnych.

• Ochrona i ręczne sterowanie silników asynchronicznych o prądzie znamionowym mieszczącym się w zakresie 0,14-0,2 A.
• Zabezpieczenie przedłużaczy i odbiorników o charakterze silnikowym w małych maszynach, pompach czy wentylatorach.
• Stosowanie w systemach automatyki budynkowej do sterowania napędami rolet, bram czy kurtyn powietrznych.
• Jako element zabezpieczenia przed zwarciem i przeciążeniem w instalacjach rozdzielczych niskiego napięcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz do prądu obciążenia oraz mocy zwarciowej. Przyłącze śrubowe dokręć momentem zgodnym z dokumentacją producenta, aby zapewnić niską rezystancję połączenia.

FAQ

• Jaki jest zakres nastawczy prądu wyłącznika? Zakres wynosi od 0,14 A do 0,2 A. Prąd zadziałania ustawia się pokrętłem na obudowie zgodnie z danymi silnika.
• Czy wyłącznik chroni przed brakiem fazy (asymetrią)? Tak, funkcja ochrony przed asymetrią fazową jest integralną częścią wyłączników silnikowych tej serii. W przypadku zaniku jednej fazy wyłącznik zadziała, odcinając zasilanie i chroniąc silnik przed pracą na dwóch fazach.
• Jakie przyłącze posiada wyłącznik? Wyłącznik wyposażony jest w przyłącze śrubowe. Przewody mocuje się za pomocą śrub, co zapewnia pewne i trwałe połączenie. Należy stosować przewody o przekroju dostosowanym do prądu (zalecenia w dokumentacji).
