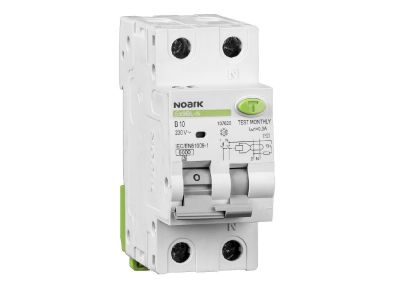

Wyłącznik różnicowy z zabezp. nadpr., Icn=6kA, 1+Nbieg. char. B, In=16A, I?n=30mA, typ AC | 107622 Noark

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO) marki NOARK, o numerze katalogowym 107622, to zaawansowane urządzenie łączące w sobie funkcje ochrony przeciwporażeniowej oraz zabezpieczenia przed przeciążeniami i zwarciami. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16A oraz znamionowym prądem różnicowym 30mA, co czyni go idealnym rozwiązaniem do ochrony obwodów końcowych w instalacjach domowych i komercyjnych. Wyłącznik posiada charakterystykę wyzwalania typu B, co oznacza, że jest przeznaczony do ochrony odbiorników o niskich prądach rozruchowych.

• Znamionowa zwarciowa zdolność łączeniowa (Icn): Wynosi 6kA, co gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia zwarcia o znacznej energii.
• Konfiguracja 1+N: Urządzenie zajmuje szerokość dwóch modułów, zapewniając jednoczesne rozłączanie przewodu fazowego oraz neutralnego, co podnosi poziom bezpieczeństwa podczas prac serwisowych.
• Typ AC: Wyłącznik jest czuły na prądy różnicowe sinusoidalne zmienne, co jest standardem w większości typowych instalacji oświetleniowych i gniazdowych.
• Wskaźnik stanu: Wyraźna sygnalizacja optyczna pozwala na szybką identyfikację stanu pracy urządzenia oraz przyczyn wyzwolenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia jego niezawodność w długofalowej eksploatacji. Wyłącznik spełnia wymagania normy IEC/EN 61009, która określa parametry dla wyłączników różnicowoprądowych z wbudowanym zabezpieczeniem nadprądowym do użytku domowego i podobnego. Posiadanie certyfikatów zgodności potwierdza wysoką jakość wykonania oraz bezpieczeństwo użytkowania w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Dzięki połączeniu dwóch funkcji ochronnych w jednej obudowie, wyłącznik RCBO NOARK znajduje szerokie zastosowanie w nowoczesnym budownictwie. Jest szczególnie polecany do:

• Zabezpieczania obwodów gniazd wtykowych ogólnego przeznaczenia, gdzie wymagana jest ochrona uzupełniająca przed dotykiem bezpośrednim.
• Ochrony obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zastosowań w rozdzielnicach o ograniczonej przestrzeni, gdzie oszczędność miejsca na szynie DIN jest kluczowa.
• Instalacji, w których konieczne jest selektywne wyłączanie uszkodzonych obwodów bez wpływu na pracę pozostałej części instalacji.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN (TS-35). Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Zaciski śrubowe wymagają odpowiedniego dociśnięcia przewodów, aby zminimalizować rezystancję zestyku i zapobiec przegrzewaniu się styków.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądu znamionowego 16A, zapewniając stabilne połączenie mechaniczne i elektryczne.
• Testowanie: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić działanie wyłącznika za pomocą przycisku "T" (Test). Zaleca się przeprowadzanie tego testu w regularnych odstępach czasu (np. raz w miesiącu).
• Pozycja montażowa: Urządzenie może być montowane w dowolnej pozycji, co ułatwia aranżację wnętrza rozdzielnicy.

FAQ

1. Czy wyłącznik typu AC chroni przed upływem prądu stałego?
Nie, wyłączniki typu AC są przeznaczone wyłącznie do wykrywania prądów różnicowych sinusoidalnych zmiennych. W przypadku urządzeń mogących generować prąd stały (np. falowniki, ładowarki EV), należy rozważyć typ A lub B.

2. Co oznacza charakterystyka B w tym urządzeniu?
Charakterystyka B oznacza, że wyzwalacz nadprądowy zadziała bezzwłocznie przy prądzie o wartości od 3 do 5-krotności prądu znamionowego. Jest to optymalne zabezpieczenie dla obwodów zasilających urządzenia o małym prądzie rozruchowym, jak elektronika użytkowa czy oświetlenie.

3. Czy ten wyłącznik zajmuje jedno czy dwa miejsca w rozdzielnicy?
Model ten jest konstrukcją 1+N i zajmuje szerokość dwóch standardowych modułów (36 mm) na szynie DIN.
