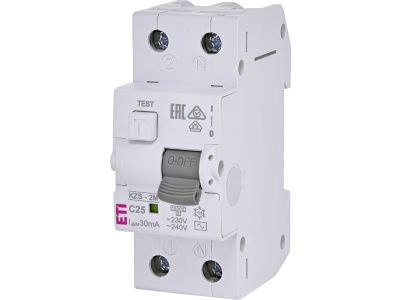

Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M AC C25/0.03 | 002173126 Eti

Alternatywny kod produktu: KZS-2M AC C25/0.03

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO) KZS-2M AC C25/0.03 o symbolu 002173126 łączy w jednym urządzeniu funkcję ochrony przeciwporażeniowej i przeciążeniowo- zwarciowej. Prąd znamionowy 25 A oraz charakterystyka wyzwalania C umożliwiają bezpieczną pracę w obwodach z odbiornikami o podwyższonym prądzie rozruchu, a prąd różnicowy 30 mA (AC) zapewnia skuteczną ochronę ludzi przed porażeniem elektrycznym w instalacjach niskiego napięcia.

• Prąd znamionowy 25 A: Umożliwia sterowanie i ochronę obwodów o znacznym obciążeniu, takich jak gniazda wtyczkowe, oświetlenie czy małe urządzenia grzewcze, bez ryzyka przegrzania toru prądowego.
• Charakterystyka wyzwalania C: Zapewnia selektywność w przypadku zwarć – wytrzymuje krótkotrwałe przeciążenia typowe dla silników, transformatorów i innych odbiorników indukcyjnych.
• Prąd różnicowy 30 mA (AC): Chroni przed porażeniem w przypadku bezpośredniego dotknięcia części czynnych lub uszkodzenia izolacji – standard wymagany w obwodach gniazd ogólnego przeznaczenia.
• Typ prądu różnicowego AC: Reaguje na przebiegi sinusoidalne prądu różnicowego, odpowiedni do ochrony w instalacjach z odbiornikami liniowymi (bez elektroniki).
• Zwarta budowa w obudowie modułowej: Pozwala na łatwy montaż w rozdzielnicach na szynie TH35, oszczędzając miejsce w szafie elektrycznej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników różnicowoprądowych z zabezpieczeniem nadprądowym (RCBO) oraz posiada certyfikat CE. Zastosowane rozwiązania konstrukcyjne są zgodne z ogólnymi zasadami bezpieczeństwa obowiązującymi w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik KZS-2M AC C25/0.03 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach obiektów mieszkalnych, biurowych oraz przemysłowych, gdzie wymagana jest jednoczesna ochrona przed porażeniem i przeciążeniem w jednym aparacie modułowym. Sprawdza się w obwodach, w których nie występują odbiorniki generujące składową stałą prądu różnicowego.

• Ochrona obwodów gniazd wtyczkowych ogólnego przeznaczenia w instalacjach domowych i biurowych.
• Zabezpieczenie linii oświetleniowych z oprawami LED lub jarzeniowymi (bez sterowników impulsowych).
• Ochrona obwodów zasilających małe urządzenia grzewcze, pompy, wentylatory – tam, gdzie charakterystyka C jest optymalna.
• Zastosowanie w szafach sterowniczych jako element ochrony przed zwarciem i porażeniem w obwodach pomocniczych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w suchych pomieszczeniach. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Momenty dokręcania zacisków oraz przekrój podłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta lub ogólnymi zasadami (np. dla 25 A zalecany przekrój 2,5–4 mm² w zależności od rodzaju obciążenia).

FAQ

• Jaki typ prądu różnicowego ma ten wyłącznik? Jest to typ AC – wyłącznik reaguje na sinusoidalny prąd różnicowy o częstotliwości sieciowej. Stosuje się go w obwodach, gdzie nie ma odbiorników generujących składową stałą (np. falowniki, UPS).
• Czy mogę go użyć w obwodzie z silnikiem indukcyjnym? Tak, charakterystyka C pozwala na pracę z silnikami o typowym prądzie rozruchu 5–10 krotności prądu znamionowego, pod warunkiem że prąd znamionowy 25 A jest odpowiedni dla danego odbiornika.
• Jaki jest prąd znamionowy i prąd różnicowy? Prąd znamionowy wynosi 25 A, a prąd różnicowy to 30 mA (0,03 A). Są to wartości standardowe dla ochrony przeciwporażeniowej w instalacjach niskiego napięcia.
