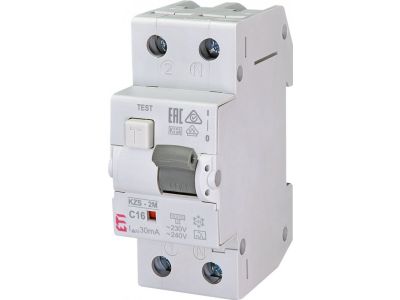

Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M A C16/0.03 | 002173224 Eti

Alternatywny kod produktu: KZS-2M A C16/0.03

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym serii KZS-2M (symbol 002173224) łączy funkcje ochrony przeciwporażeniowej oraz przeciążeniowo- zwarciowej w jednym module. Dzięki prądowi znamionowemu 16 A i charakterystyce C zapewnia bezpieczne zasilanie obwodów o typowym obciążeniu bez ryzyka zbędnych wyzwoleń, a wyzwalacz różnicowoprądowy 30 mA typu A chroni ludzi przed skutkami dotyku części pod napięciem, również przy prądach pulsujących stałych.

• Typ A (czułość 30 mA): wykrywa zarówno prądy przemienne, jak i pulsujące stałe – niezbędny w obwodach z elektroniką, sterownikami czy ładowarkami.
• Prąd znamionowy 16 A / charakterystyka C: bezpieczna praca w obwodach o przeciętnym obciążeniu (gniazda, oświetlenie) z selektywnym wyzwalaniem przy przeciążeniach i zwarciu.
• Kompaktowa budowa modułowa: oszczędza miejsce w rozdzielnicy, łącząc dwa zabezpieczenia w jednym urządzeniu.
• Gotowy do montażu na szynie TH35: szybka instalacja w standardowej rozdzielnicy bez dodatkowych akcesoriów.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik KZS-2M znajduje zastosowanie w instalacjach wymagających jednoczesnej ochrony przed porażeniem elektrycznym, przeciążeniem i zwarciem. Praktyczne scenariusze użycia:

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii oświetleniowych ze sterownikami lub czujnikami ruchu.
• Montaż w rozdzielnicach przemysłowych jako ochrona obwodów sterowania małej mocy.
• Instalacje tymczasowe (np. place budowy) wymagające szybkiego łączenia funkcji różnicowej i nadprądowej.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy i upewnij się, że obwód jest pozbawiony napięcia. Wyłącznik montuje się na szynie TH35 (DIN). Przewody podłączaj zgodnie ze schematem na obudowie, dobierając przekrój do prądu znamionowego (16 A). Moment dokręcania zacisków – według instrukcji producenta. Po zamontowaniu wykonaj próbę zadziałania wyłącznika (przycisk testowy).

FAQ

• Czym różni się wyłącznik typu A od typu AC? Wyłącznik typu A wykrywa dodatkowo prądy pulsujące stałe (np. prostowniki, LED), podczas gdy typ AC reaguje tylko na prądy przemienne. Typ A jest zalecany w nowoczesnych instalacjach z elektroniką.
• Jaki prąd różnicowy ma model KZS-2M A C16/0.03? Znamionowy prąd różnicowy wynosi 30 mA (0,03 A) – standardowa wartość zapewniająca ochronę przeciwporażeniową.
• Czy ten wyłącznik zabezpiecza przed przeciążeniem i zwarciem? Tak – posiada wbudowany człon nadprądowy o prądzie znamionowym 16 A i charakterystyce C, który chroni obwód przed długotrwałym przeciążeniem oraz zwarciem.
