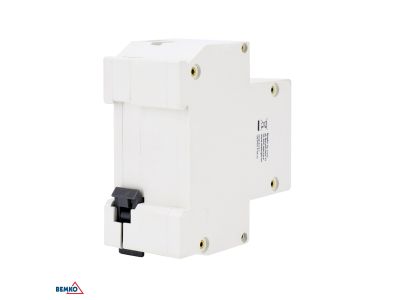

Wyłącznik różnicowoprądowy z członem nadprądowym B16 2P 30MA AC Schelinger | A08-GKL-AC-B16 Bemko

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) marki Schelinger, dostarczany przez renomowanego producenta BEMKO, to zaawansowane urządzenie łączące w sobie funkcje dwóch aparatów modułowych. Model o charakterystyce wyzwalania B oraz prądzie znamionowym 16A zapewnia skuteczną ochronę instalacji przed skutkami przeciążeń oraz zwarć. Kluczowym elementem jest zintegrowany człon różnicowoprądowy o czułości 30mA (typ AC), który reaguje na prądy upływu, chroniąc użytkowników przed porażeniem prądem przy dotyku pośrednim. Urządzenie posiada dwubiegunową konstrukcję (2P), co pozwala na jednoczesne rozłączanie przewodu fazowego oraz neutralnego, zwiększając tym samym bezpieczeństwo podczas prac serwisowych.

• Znamionowa zdolność zwarciowa gwarantująca bezpieczne przerwanie obwodu w warunkach awaryjnych.
• Charakterystyka B przeznaczona do ochrony obwodów o niskich prądach rozruchowych, typowych dla oświetlenia i gniazd wtykowych.
• Wskaźnik zadziałania pozwalający na szybką diagnostykę przyczyny rozłączenia zasilania.
• Kompaktowa obudowa modułowa oszczędzająca miejsce w rozdzielnicy elektrycznej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy IEC/EN 61009-1, co potwierdza jego niezawodność jako wyłącznika różnicowoprądowego z wyzwalaczem nadprądowym do użytku domowego i podobnych zastosowań. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku Unii Europejskiej oraz potwierdzeniem przejścia restrykcyjnych testów bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik RCBO B16 30mA AC znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest wysoka selektywność i oszczędność miejsca. Jest idealnym rozwiązaniem do zabezpieczania pojedynczych obwodów gniazd wtykowych w pomieszczeniach mieszkalnych, biurowych oraz użyteczności publicznej. Dzięki czułości 30mA stanowi podstawowy element ochrony przeciwporażeniowej w łazienkach, kuchniach oraz garażach. Wykorzystanie charakterystyki B sprawia, że aparat doskonale współpracuje z odbiornikami o charakterze rezystancyjnym i lekko indukcyjnym, minimalizując ryzyko zbędnych zadziałań przy włączaniu urządzeń.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TH35. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i zapewnia długotrwałą, bezawaryjną pracę. Przewody o przekroju dostosowanym do prądu znamionowego 16A powinny być starannie odizolowane i pewnie osadzone w zaciskach. Po zakończeniu montażu i podaniu napięcia, konieczne jest sprawdzenie poprawności działania członu różnicowoprądowego poprzez naciśnięcie przycisku TEST (T) umieszczonego na froncie obudowy.

FAQ

• Jak często należy testować wyłącznik przyciskiem TEST? Zaleca się przeprowadzanie testu przynajmniej raz w miesiącu, aby upewnić się, że mechanizm wyzwalający jest sprawny.
• Czy typ AC wykrywa prądy upływu ze składową stałą? Typ AC jest przeznaczony do wykrywania sinusoidalnych prądów różnicowych przemiennych. W przypadku urządzeń z zaawansowaną elektroniką (np. falowniki), należy rozważyć typ A.
• Czy wyłącznik zajmuje dwa moduły w rozdzielnicy? Tak, konstrukcja 2P w tym modelu zazwyczaj zajmuje szerokość dwóch standardowych modułów 18mm, integrując pełną ochronę nadprądową i różnicową.
