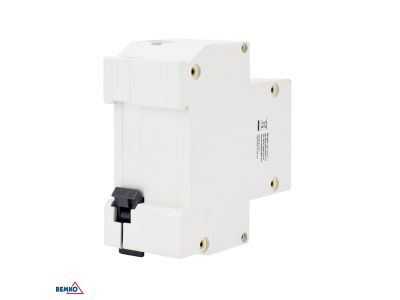

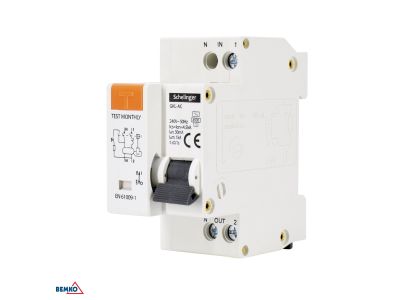

Wyłącznik różnicowoprądowy z członem nadprądowym B10 2P 30MA AC Schelinger | A08-GKL-AC-B10 Bemko

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) marki Schelinger, produkowany przez renomowaną firmę BEMKO, to zaawansowane urządzenie łączące w sobie dwie kluczowe funkcje ochronne w jednej, kompaktowej obudowie o szerokości dwóch modułów (2P). Urządzenie charakteryzuje się prądem znamionowym 10A oraz charakterystyką wyzwalania typu B, co czyni je idealnym rozwiązaniem do zabezpieczania obwodów oświetleniowych oraz gniazd wtykowych o niskim prądzie rozruchowym. Kluczowym elementem jest moduł różnicowoprądowy o czułości 30mA (typ AC), który zapewnia skuteczną ochronę przeciwporażeniową przy dotyku pośrednim oraz ogranicza skutki dotyku bezpośredniego. Solidna konstrukcja zacisków pozwala na pewne mocowanie przewodów, co minimalizuje rezystancję styku i ryzyko przegrzania instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy IEC/EN 61009-1, co gwarantuje niezawodność działania zarówno członu przeciążeniowego, jak i różnicowoprądowego. Urządzenie posiada certyfikację CE, potwierdzającą bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Regularne testy fabryczne zapewniają, że każdy egzemplarz opuszczający linię produkcyjną utrzymuje deklarowane parametry czasu wyzwalania oraz czułości prądowej.

Zastosowanie

Wyłącznik RCBO B10 30mA AC znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest niezastąpiony w miejscach, gdzie ograniczona przestrzeń w rozdzielnicy wymusza stosowanie rozwiązań zintegrowanych. Idealnie sprawdza się w zabezpieczaniu pojedynczych obwodów końcowych, takich jak obwody łazienkowe, kuchenne czy zasilanie urządzeń biurowych. Dzięki charakterystyce B, urządzenie szybko reaguje na przeciążenia i zwarcia, chroniąc izolację przewodów przed uszkodzeniem termicznym, podczas gdy człon różnicowoprądowy czuwa nad bezpieczeństwem użytkowników instalacji.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN TH35. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Przewody zasilające należy odizolować na odpowiedniej długości i dokręcić w zaciskach z zalecanym momentem obrotowym, co zapobiega luzowaniu się połączeń pod wpływem drgań lub zmian temperatury. Po zakończeniu montażu i podłączeniu napięcia, konieczne jest sprawdzenie poprawności działania mechanizmu różnicowoprądowego poprzez naciśnięcie przycisku TEST (T) znajdującego się na froncie obudowy. Zaleca się przeprowadzanie takiego testu okresowo, zgodnie z instrukcją producenta.

FAQ

• Czy ten wyłącznik chroni przed prądami upływu ze składową stałą? Nie, model typu AC jest przeznaczony do wykrywania sinusoidalnych prądów różnicowych przemiennych.
• Czy urządzenie zajmuje tyle samo miejsca co dwa osobne moduły? Tak, konstrukcja 2P pozwala na oszczędność miejsca w porównaniu do zestawu oddzielnego wyłącznika nadprądowego i różnicowoprądowego.
• Jaka jest główna zaleta stosowania RCBO zamiast zestawu RCD + MCB? Główną zaletą jest selektywność wyłączania – w przypadku awarii odłączany jest tylko jeden konkretny obwód, a nie cała grupa obwodów podpięta pod jeden wspólny wyłącznik różnicowoprądowy.
