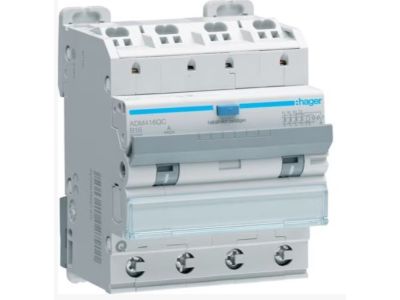

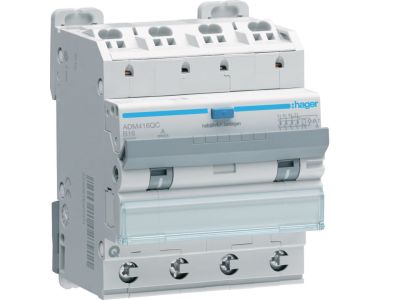

Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA B 16A/30mA Typ A, RCBO | ADM416QC Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym ADM416QC (symbol 41.16) to 4-biegunowe zabezpieczenie typu RCBO o prądzie znamionowym 16A, charakterystyce B i prądzie różnicowym 30mA. Urządzenie zapewnia kompleksową ochronę przed porażeniem prądem elektrycznym oraz zwarciami i przeciążeniami w instalacjach trójfazowych.

• Typ RCBO (4P): Łączy funkcje wyłącznika różnicowoprądowego (RCD) i wyłącznika nadprądowego (MCB) – eliminuje potrzebę stosowania dwóch osobnych zabezpieczeń.
• Prąd znamionowy 16A: Odpowiedni dla linii zasilających odbiorniki o średnim poborze mocy, np. gniazda jednofazowe w obwodach trójfazowych.
• Charakterystyka B: Szybkie reagowanie na zwarcia i niewielkie przeciążenia – chroni instalację przed uszkodzeniem.
• Prąd różnicowy 30mA: Wysoka czułość – skutecznie chroni przed porażeniem prądem rażeniowym.
• Maksymalna zdolność zwarciowa 6kA: Odporność na zwarcia o prądzie do 6kA – niezawodne działanie w typowych warunkach sieciowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, w tym normy PN-EN 61009-1 (RCBO) oraz PN-EN 60898-1 (charakterystyka B). Posiada deklarację zgodności CE.

Zastosowanie

Urządzenie przeznaczone do ochrony instalacji elektrycznych trójfazowych przed zwarciami, przeciążeniami i porażeniami prądem.

• Ochrona obwodów gniazdowych w pomieszczeniach biurowych, magazynowych i przemysłowych.
• Zabezpieczenie linii zasilających urządzenia o charakterze rezystancyjnym i indukcyjnym.
• Stosowanie w rozdzielnicach budynków mieszkalnych i użyteczności publicznej.
• Ochrona przed zwarciami w instalacjach zasilających maszyny i urządzenia trójfazowe.

Wskazówki Montażowe

Montaż należy powierzyć wykwalifikowanemu elektrykowi z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Urządzenie montować w rozdzielnicy na szynie DIN, zachowując odpowiednie odstępy między sąsiednimi wyłącznikami. Podłączenie przewodów fazowych i neutralnego zgodnie z oznaczeniami na wyłączniku (L1, L2, L3, N). Dokręcić przewody z zalecanym momentem siły (zgodnie z dokumentacją producenta). Po montażu przeprowadzić próbę działania przycisku TEST.

FAQ

• Czy typ A jest odpowiedni do ochrony falowników i zasilaczy impulsowych? Tak – wyłącznik typu A reaguje na prądy różnicowe o przebiegu sinusoidalnym i pulsującym, co czyni go odpowiednim do ochrony układów zasilanych przez urządzenia elektroniczne.
• Jaka jest maksymalna obciążalność prądowa? Prąd znamionowy wynosi 16A – odpowiedni dla linii o spodziewanym obciążeniu do 16A.
• Czy wyłącznik wymaga dodatkowego zabezpieczenia przed zwarciem? Nie – RCBO 6kA posiada wbudowaną ochronę przeciwzwarciową, co eliminuje konieczność stosowania dodatkowego wyłącznika nadprądowego.
