Wyłącznik różnicowoprądowy z członem nadprądowym 2P C 20A 30mA typ AC, HNB-C20/1N/003 | 195128 Eaton

Opis i Kluczowe Cechy

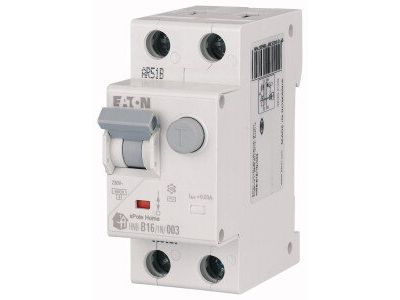

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) marki EATON, model HNB-C20/1N/003, to zaawansowane urządzenie modułowe łączące w sobie funkcjonalność dwóch aparatów: wyłącznika nadmiarowoprądowego oraz różnicowoprądowego. Prąd znamionowy wynoszący 20 A pozwala na skuteczne zabezpieczanie obwodów odbiorczych o średnim obciążeniu, natomiast charakterystyka wyzwalania typu C sprawia, że urządzenie idealnie nadaje się do obwodów z urządzeniami o zwiększonym prądzie rozruchowym, takimi jak silniki czy oświetlenie LED.

• Znamionowy prąd różnicowy 30 mA: Zapewnia wysoką czułość i stanowi kluczowy element ochrony przeciwporażeniowej (ochrona przy dotyku pośrednim i uzupełnienie ochrony przy dotyku bezpośrednim).
• Zdolność zwarciowa 6 kA: Gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia prądów zwarciowych o wartości do 6000 A, co jest standardem w budownictwie mieszkaniowym i komercyjnym.
• Typ AC: Urządzenie jest przeznaczone do wykrywania prądów różnicowych sinusoidalnie zmiennych, co jest optymalnym rozwiązaniem dla standardowych instalacji prądu przemiennego.
• Konstrukcja 1+N: Dwubiegunowy aparat zajmujący ograniczoną przestrzeń w rozdzielnicy, rozłączający jednocześnie przewód fazowy i neutralny.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy IEC/EN 61009, co potwierdza jego niezawodność jako wyłącznika kombinowanego. Dzięki certyfikacji renomowanego producenta EATON, użytkownik ma pewność, że aparat przeszedł rygorystyczne testy jakościowe w zakresie wytrzymałości dielektrycznej, stabilności termicznej oraz precyzji wyzwalania magnetycznego i termicznego.

Zastosowanie

Wyłącznik HNB-C20/1N/003 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie kluczowa jest oszczędność miejsca w rozdzielnicy przy zachowaniu najwyższego poziomu bezpieczeństwa. Jest dedykowany do:

• Zabezpieczania obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Ochrony obwodów zasilających urządzenia warsztatowe i elektronarzędzia o charakterystyce rozruchowej typu C.
• Zabezpieczania instalacji przed skutkami uszkodzenia izolacji, co bezpośrednio minimalizuje ryzyko wystąpienia pożaru o podłożu elektrycznym.
• Systemów automatyki budynkowej, gdzie wymagana jest selektywność i niezawodność działania.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TH35 (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment obrotowy (zgodnie z dokumentacją techniczną producenta), aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o odpowiednim przekroju znamionowym, co gwarantuje stabilne przesyłanie energii bez strat mocy.
• Przycisk TEST: Po zamontowaniu i podaniu napięcia należy sprawdzić poprawność działania członu różnicowoprądowego poprzez naciśnięcie przycisku testowego. Zaleca się regularne testowanie aparatu (np. raz w miesiącu).

FAQ

1. Czy wyłącznik typu AC wykrywa prądy pulsujące DC?
Nie, wyłączniki typu AC są przeznaczone wyłącznie do wykrywania prądów różnicowych sinusoidalnych. W przypadku instalacji z dużą ilością elektroniki (falowniki, zasilacze impulsowe) należy rozważyć typ A.

2. Co oznacza charakterystyka C w tym modelu?
Charakterystyka C oznacza, że wyzwalacz przeciążeniowy reaguje z opóźnieniem na prądy rozruchowe, co zapobiega zbędnym zadziałaniom przy uruchamianiu urządzeń o większym poborze prądu na starcie.

3. Czy aparat zajmuje dwa moduły w rozdzielnicy?
Tak, standardowa konstrukcja serii HNB 1+N zajmuje szerokość dwóch modułów (ok. 35-36 mm), integrując pełną ochronę nadprądową i różnicowoprądową.
