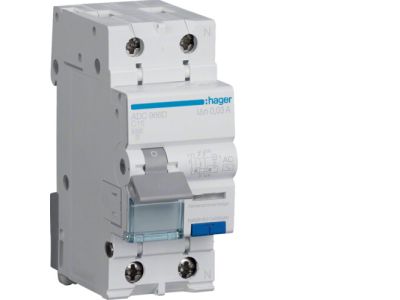

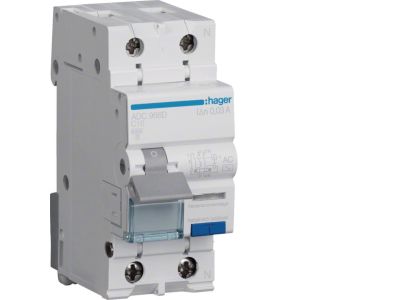

Wyłącznik różnicowoprądowy z członem nadprądowym 2P C 16A 30mA typ AC, RCBO | ADC966D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) marki HAGER, model ADC966D, to zaawansowane urządzenie modułowe łączące w sobie dwie kluczowe funkcje ochronne w jednej obudowie. Urządzenie zapewnia skuteczną ochronę przeciwporażeniową dzięki czułości na prąd różnicowy o wartości 30 mA (typ AC) oraz ochronę instalacji przed skutkami przeciążeń i zwarć dzięki zintegrowanemu członowi nadprądowemu o charakterystyce C i prądzie znamionowym 16 A.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6 kA, co gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia prądów zwarciowych o dużej energii.
• Charakterystyka wyzwalania C: Przeznaczona do obwodów z urządzeniami o zwiększonym prądzie rozruchowym, zapewniając stabilność zasilania bez nieuzasadnionych zadziałań.
• Konfiguracja 1P+N: Dwubiegunowa konstrukcja zajmująca jedynie dwa moduły na szynie DIN pozwala na znaczną oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.
• Typ AC: Wyłącznik jest zoptymalizowany pod kątem wykrywania sinusoidalnych prądów różnicowych, co jest standardem w większości domowych i komercyjnych instalacji oświetleniowych oraz gniazdowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 61009-1, co potwierdza jego niezawodność jako urządzenia RCBO (Residual Current Breaker with Overcurrent protection). Posiada certyfikację dopuszczającą do użytku w profesjonalnych instalacjach niskiego napięcia, co jest kluczowe dla zapewnienia bezpieczeństwa użytkowników końcowych oraz trwałości infrastruktury kablowej.

Zastosowanie

Wyłącznik ADC966D znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest idealnym rozwiązaniem do zabezpieczania obwodów gniazd wtykowych, obwodów oświetleniowych oraz dedykowanych linii zasilających urządzenia o charakterystyce indukcyjnej (np. klimatyzatory, silniki małej mocy). Dzięki połączeniu dwóch funkcji w jednym module, jest szczególnie rekomendowany do modernizowanych rozdzielnic, gdzie ograniczona przestrzeń montażowa wymusza stosowanie kompaktowych rozwiązań bez kompromisów w zakresie bezpieczeństwa.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania śrub: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o odpowiednim przekroju znamionowym, co zapewnia stabilne przesyłanie energii przy pełnym obciążeniu 16 A.
• Przycisk TEST: Po zamontowaniu i podaniu napięcia należy sprawdzić poprawność działania członu różnicowoprądowego poprzez naciśnięcie przycisku kontrolnego. Zaleca się regularne testowanie urządzenia zgodnie z harmonogramem przeglądów instalacji.

FAQ

1. Czy wyłącznik typu AC wykrywa prądy pulsujące DC?
Nie, wyłączniki typu AC są przeznaczone wyłącznie do wykrywania sinusoidalnych prądów różnicowych przemiennych. Do odbiorników generujących odkształcone przebiegi (np. zaawansowana elektronika, falowniki) zaleca się stosowanie typu A.

2. Ile modułów zajmuje ADC966D w rozdzielnicy?
Urządzenie zajmuje dwa standardowe moduły (szerokość ok. 35-36 mm), co pozwala na zastąpienie oddzielnego wyłącznika RCD i nadprądowego jednym aparatem.

3. Czy charakterystyka C jest odpowiednia do zwykłych gniazdek?
Tak, charakterystyka C jest uniwersalna i doskonale sprawdza się w obwodach, gdzie mogą pojawić się chwilowe skoki prądu przy uruchamianiu urządzeń, zapobiegając uciążliwym wyłączeniom.
