Wyłącznik różnicowoprądowy z członem nadprądowym 2P C 16A 30mA typ A, HNB-C16/1N/003-A | 195139 Eaton

Opis i Kluczowe Cechy

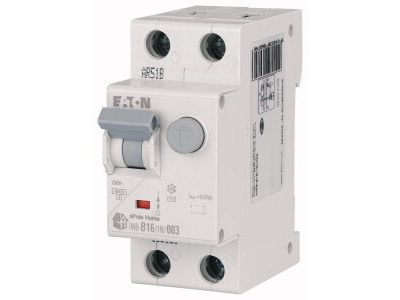

Wyłącznik różnicowoprądowy z członem nadprądowym marki EATON, model HNB-C16/1N/003-A, to zaawansowane urządzenie typu RCBO (Residual Current Breaker with Overcurrent protection), które łączy w sobie funkcjonalność dwóch aparatów w jednej obudowie o szerokości dwóch modułów. Prąd znamionowy wynoszący 16 A w połączeniu z charakterystyką wyzwalania typu C sprawia, że urządzenie idealnie nadaje się do obwodów z odbiornikami o zwiększonym prądzie rozruchowym, takimi jak silniki małej mocy czy nowoczesne systemy oświetleniowe. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kA gwarantuje wysoki poziom bezpieczeństwa i niezawodność w przypadku wystąpienia gwałtownych awarii w instalacji.

• Typ A: Wyłącznik reaguje nie tylko na prądy różnicowe sinusoidalne, ale również na prądy wyprostowane pulsacyjne, co jest kluczowe w nowoczesnych instalacjach z dużą ilością elektroniki.
• Czułość 30 mA: Znamionowy prąd różnicowy o wartości 0,03 A stanowi skuteczny, drugi stopień ochrony przeciwporażeniowej, chroniąc użytkowników przed skutkami dotyku bezpośredniego.
• Konfiguracja 1+N: Dwubiegunowa konstrukcja z jednym biegunem chronionym zapewnia pełne rozłączenie obwodu fazowego i neutralnego, co podnosi standardy bezpieczeństwa podczas prac serwisowych.
• Seria HNB: Profesjonalna linia osprzętu od renomowanego producenta EATON, charakteryzująca się wysoką trwałością mechaniczną i precyzją działania.

Zgodność z Normami

Urządzenie zostało zaprojektowane i przetestowane zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy IEC/EN 61009, co potwierdza jego zdolność do pracy jako wyłącznik kombinowany zapewniający ochronę nadmiarowoprądową oraz różnicowoprądową. Dzięki certyfikacji, projektanci i instalatorzy mają pewność, że produkt zapewnia deklarowane parametry w zakresie czasu wyzwalania oraz odporności na udary prądowe, co minimalizuje ryzyko wystąpienia pożaru elektrycznego wywołanego uszkodzeniem izolacji.

Zastosowanie

Wyłącznik HNB-C16/1N/003-A znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Jest niezastąpiony w zabezpieczaniu obwodów gniazd wtykowych, oświetlenia oraz urządzeń końcowych w biurach i warsztatach. Dzięki charakterystyce C, jest szczególnie polecany tam, gdzie występują urządzenia generujące krótkotrwałe piki prądowe przy starcie. Wykorzystanie modułu typu A pozwala na bezpieczne stosowanie wyłącznika w obwodach zasilających zasilacze impulsowe, komputery, pralki czy zmywarki wyposażone w układy sterowania elektronicznego, które mogą generować odkształcone prądy upływu.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaciski windowe wymagają odpowiedniej siły docisku, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów (zaleca się stosowanie wkrętaków dynamometrycznych).
• Przekrój przewodów: Należy dobrać odpowiedni przekrój znamionowy przewodów miedzianych, dostosowany do prądu 16 A, aby zminimalizować spadki napięcia.
• Oznaczenia: Prawidłowe podłączenie przewodu fazowego (L) oraz neutralnego (N) zgodnie ze schematem nadrukowanym na obudowie aparatu.
• Testowanie: Po zamontowaniu i podaniu napięcia, należy obowiązkowo sprawdzić działanie członu różnicowoprądowego poprzez naciśnięcie przycisku "Test" (T).

FAQ

1. Czy ten wyłącznik zajmuje tyle samo miejsca co zwykła różnicówka?
Tak, wyłącznik kombinowany HNB zajmuje zazwyczaj dwa moduły w rozdzielnicy, integrując w sobie funkcje wyłącznika nadprądowego i różnicowoprądowego, co pozwala na znaczną oszczędność miejsca w szafie sterowniczej.

2. Czym różni się typ A od typu AC?
Typ A jest bardziej wszechstronny – wykrywa prądy różnicowe sinusoidalne oraz pulsacyjne prądy stałe. Typ AC reaguje wyłącznie na prądy sinusoidalne, co w dzisiejszych instalacjach z dużą ilością elektroniki może być niewystarczające.

3. Czy charakterystyka C nie będzie powodować zbyt częstych wyzwoleń?
Wręcz przeciwnie. Charakterystyka C jest bardziej zwłoczna niż B, co zapobiega niepożądanym wyzwoleniom podczas rozruchu urządzeń o większym poborze prądu startowego.
