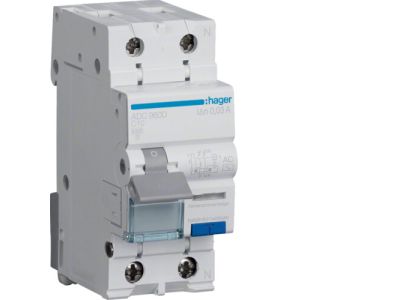

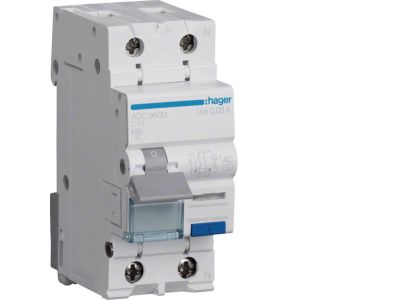

Wyłącznik różnicowoprądowy z członem nadprądowym 2P C 10A 30mA typ AC, RCBO | ADC960D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) marki HAGER, model ADC960D, to zaawansowane urządzenie modułowe łączące w sobie funkcjonalność dwóch aparatów: zabezpieczenia różnicowoprądowego oraz wyłącznika nadmiarowo-prądowego. Urządzenie charakteryzuje się prądem znamionowym 10A oraz charakterystyką wyzwalania typu C, co czyni je idealnym rozwiązaniem dla obwodów o podwyższonym prądzie rozruchowym. Znamionowa zwarciowa zdolność łączeniowa wynosi 6 kA, co gwarantuje wysoki poziom bezpieczeństwa instalacji w przypadku wystąpienia zwarć. Czułość różnicowoprądowa na poziomie 30 mA (typ AC) zapewnia skuteczną ochronę przeciwporażeniową przy dotyku pośrednim oraz bezpośrednim, reagując na prądy upływu o przebiegu sinusoidalnym.

• Konstrukcja 1P+N: Oszczędność miejsca w rozdzielnicy dzięki zintegrowaniu dwóch funkcji w jednym module.
• Charakterystyka C: Przeznaczona do odbiorników o charakterze indukcyjnym i mieszanym.
• Zdolność zwarciowa 6kA: Zgodność z wymaganiami dla nowoczesnych instalacji mieszkaniowych i komercyjnych.
• Typ AC: Standardowa ochrona przed prądami upływu o przebiegu przemiennym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 61009-1, co potwierdza jego niezawodność w zakresie ochrony przed prądem różnicowym oraz przeciążeniami. Urządzenie posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku Unii Europejskiej oraz spełnienia wysokich standardów bezpieczeństwa użytkowania.

Zastosowanie

Wyłącznik RCBO ADC960D znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz obiektach użyteczności publicznej. Jest dedykowany do ochrony obwodów gniazd wtykowych, oświetlenia oraz urządzeń końcowych, gdzie wymagana jest selektywność i niezależność działania poszczególnych sekcji instalacji. Dzięki zastosowaniu charakterystyki C, aparat doskonale radzi sobie w obwodach zasilających urządzenia o umiarkowanym prądzie rozruchowym, takie jak silniki małej mocy czy zasilacze impulsowe, minimalizując ryzyko nieuzasadnionych wyzwań zabezpieczenia.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, co zapobiega przegrzewaniu się styków i zapewnia długotrwałą, bezawaryjną pracę. Zaciski windowe pozwalają na pewne połączenie przewodów o różnych przekrojach. Zaleca się regularne sprawdzanie poprawności działania członu różnicowoprądowego za pomocą przycisku TEST (przynajmniej raz w miesiącu), co pozwala zweryfikować sprawność mechaniczną i elektryczną wyzwalacza.

FAQ

• Czy ten wyłącznik chroni przed prądem stałym pulsującym? Nie, model ADC960D to typ AC, który reaguje wyłącznie na prądy różnicowe sinusoidalnie zmienne. Do ochrony przy prądach pulsujących należy wybrać typ A.
• Jaka jest szerokość urządzenia w rozdzielnicy? Urządzenie zajmuje standardową szerokość dwóch modułów (ok. 35-36 mm), integrując w sobie funkcję wyłącznika nadprądowego i różnicowoprądowego.
• Czy charakterystyka C jest odpowiednia do zwykłych gniazdek? Tak, charakterystyka C jest często stosowana w obwodach, gdzie mogą pojawiać się chwilowe skoki prądu, zapewniając większą stabilność zasilania niż charakterystyka B.
