Wyłącznik różnicowoprądowy z członem nadprądowym 2P C 10A 30mA typ A, HNB-C10/1N/003-A | 195137 Eaton

Opis i Kluczowe Cechy

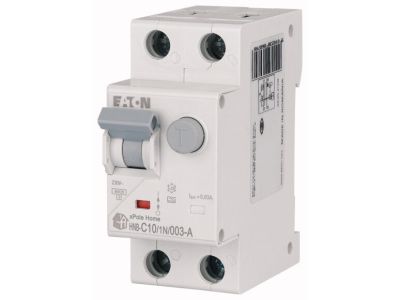

Wyłącznik różnicowoprądowy z członem nadprądowym marki EATON, model HNB-C10/1N/003-A, to zaawansowane urządzenie typu RCBO (Residual Current Breaker with Overcurrent protection), które łączy w sobie funkcjonalność dwóch aparatów modułowych w jednej obudowie. Prąd znamionowy wynoszący 10 A oraz charakterystyka wyzwalania typu C sprawiają, że urządzenie idealnie nadaje się do zabezpieczania obwodów o charakterze indukcyjnym, gdzie mogą występować wyższe prądy rozruchowe. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kA gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia gwałtownych awarii sieciowych.

• Typ A: Wyłącznik reaguje nie tylko na prądy różnicowe sinusoidalne, ale również na prądy pulsujące stałe, co jest kluczowe w nowoczesnych instalacjach z dużą ilością elektroniki.
• Czułość 30 mA: Znamionowy prąd różnicowy o wartości 0,03 A stanowi skuteczny środek ochrony uzupełniającej przed dotykiem bezpośrednim.
• Konstrukcja 1+N: Dwubiegunowy aparat (jeden biegun chroniony oraz tor neutralny) pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.
• Seria HNB: Profesjonalna linia osprzętu od renomowanego producenta EATON, cechująca się wysoką trwałością mechaniczną i elektryczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy IEC/EN 61009, co potwierdza jego zdolność do poprawnej pracy jako wyłącznik kombinowany. Dzięki certyfikacji, instalatorzy mają pewność, że urządzenie zapewnia deklarowany poziom bezpieczeństwa w zakresie ochrony przeciwporażeniowej oraz ochrony przed skutkami przeciążeń i zwarć, co jest niezbędne do odbioru technicznego instalacji elektrycznej.

Zastosowanie

Wyłącznik HNB-C10/1N/003-A znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Jest dedykowany do ochrony obwodów gniazd wtykowych, oświetlenia oraz urządzeń końcowych, które wymagają charakterystyki C ze względu na specyfikę obciążenia. Dzięki czułości typu A, jest szczególnie polecany do obwodów zasilających zasilacze impulsowe, komputery, sprzęt AGD oraz inne urządzenia wyposażone w układy prostownicze, które mogą generować odkształcone prądy upływu. Skutecznie ogranicza ryzyko pożaru wywołanego uszkodzeniem izolacji.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN TH35. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Prawidłowe podłączenie: Należy ściśle przestrzegać oznaczeń toru fazowego (L) oraz neutralnego (N) znajdujących się na obudowie aparatu.
• Testowanie: Po zamontowaniu i podaniu napięcia, należy obowiązkowo sprawdzić działanie członu różnicowoprądowego poprzez naciśnięcie przycisku TEST (T). Zaleca się regularne powtarzanie tej czynności zgodnie z instrukcją producenta.
• Przekrój przewodów: Zaciski są przystosowane do montażu przewodów o przekrojach typowych dla instalacji 10A, zapewniając stabilne połączenie mechaniczne.

FAQ

1. Czym różni się typ A od typu AC?
Typ A, w przeciwieństwie do standardowego typu AC, wykrywa nie tylko prądy upływu przemienne, ale także prądy pulsujące stałe. Jest to niezbędne w instalacjach z nowoczesną elektroniką.

2. Czy charakterystyka C nie będzie powodować zbyt późnego zadziałania?
Charakterystyka C jest przeznaczona dla obwodów o zwiększonych prądach rozruchowych. Zapewnia ona ochronę nadprądową przy zachowaniu selektywności działania w odpowiednich warunkach.

3. Czy ten wyłącznik zajmuje dwa moduły w rozdzielnicy?
Tak, konstrukcja 1+N w serii HNB zazwyczaj zajmuje szerokość dwóch standardowych modułów (ok. 36 mm), co pozwala na integrację ochrony różnicowej i nadprądowej w jednym elemencie.
