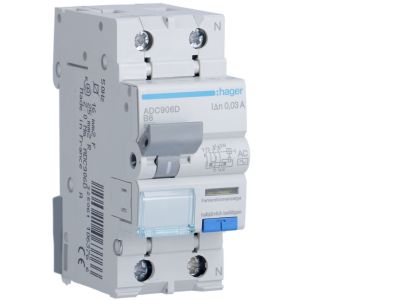

Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 6A 30mA typ AC, RCBO | ADC906D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) marki HAGER, model ADC906D, to zaawansowane urządzenie modułowe łączące w sobie funkcjonalność dwóch aparatów: wyłącznika różnicowoprądowego (RCCB) oraz wyłącznika nadprądowego (MCB). Dzięki takiemu rozwiązaniu, aparat zapewnia kompleksową ochronę instalacji elektrycznej w jednym module o szerokości 17,5 mm, co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 6 A oraz charakterystyką wyzwalania typu B, która jest idealna do zabezpieczania obwodów o niskich prądach rozruchowych, takich jak oświetlenie czy gniazda wtykowe ogólnego przeznaczenia.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6 kA, co gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia zwarcia o wysokiej energii.
• Czułość różnicowoprądowa: Znamionowy prąd różnicowy 30 mA (0,03 A) zapewnia skuteczną ochronę przeciwporażeniową przy dotyku bezpośrednim.
• Typ wyzwalania AC: Urządzenie reaguje na prądy różnicowe sinusoidalnie zmienne, co jest standardem w większości instalacji domowych i biurowych.
• Konfiguracja biegunów: Układ 1P+N (jednofazowy z rozłączalnym biegunem neutralnym) pozwala na precyzyjne odłączenie zasilania w sytuacjach awaryjnych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 61009-1, co potwierdza jego niezawodność w zakresie ochrony przed prądami upływu oraz przeciążeniami. Posiada certyfikację CE, co dopuszcza go do użytku w profesjonalnych instalacjach elektroenergetycznych na terenie całej Unii Europejskiej. Wysoka jakość wykonania przez firmę HAGER gwarantuje długą żywotność mechaniczną i elektryczną styków.

Zastosowanie

RCBO ADC906D znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest szczególnie polecany do:

• Zabezpieczania obwodów oświetleniowych o małej mocy, gdzie wymagana jest selektywność i precyzja działania.
• Ochrony obwodów gniazd wtykowych w pomieszczeniach o podwyższonej wilgotności (np. łazienki, kuchnie).
• Zastosowań w rozdzielnicach o ograniczonej przestrzeni, gdzie konieczne jest połączenie funkcji ochronnych w jednym module.
• Modernizacji istniejących instalacji, gdzie wymagane jest podniesienie standardu bezpieczeństwa przeciwporażeniowego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TS35). Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania śrub: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o odpowiednim przekroju znamionowym, co zapewnia stabilne przesyłanie energii bez strat.
• Przycisk TEST: Po zamontowaniu i podaniu napięcia należy sprawdzić poprawność działania członu różnicowoprądowego poprzez naciśnięcie przycisku testowego. Zaleca się regularne testowanie aparatu (np. raz w miesiącu).
• Pozycja montażowa: Urządzenie może być montowane w dowolnej pozycji na szynie, jednak zaleca się zachowanie pionowej orientacji dla optymalnego chłodzenia.

FAQ

1. Czy ten wyłącznik chroni przed prądem stałym?
Nie, model ADC906D jest typu AC, co oznacza, że wykrywa jedynie prądy różnicowe sinusoidalnie zmienne. Do instalacji z elektroniką generującą prądy pulsujące DC zaleca się typ A.

2. Co oznacza charakterystyka B?
Charakterystyka B oznacza, że wyzwalacz nadprądowy zadziała przy prądzie od 3 do 5 razy większym od prądu znamionowego (6 A). Jest to optymalne zabezpieczenie dla obwodów bez dużych skoków prądu przy rozruchu.

3. Czy urządzenie zajmuje dwa moduły w rozdzielnicy?
Dzięki zaawansowanej konstrukcji HAGER, ten model RCBO zajmuje tylko jeden moduł (17,5 mm), co jest kluczową zaletą przy gęstym upakowaniu aparatury.
