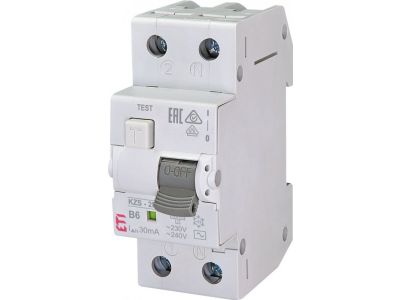

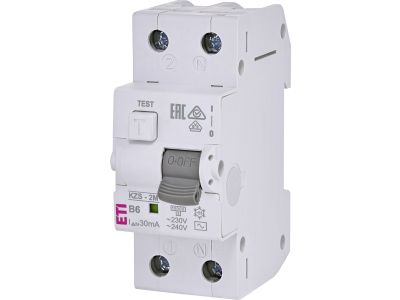

Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 6A 30mA typ AC, KZS-2M | 002173101 Eti

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym KZS-2M o numerze katalogowym 2173101 to zaawansowane rozwiązanie od renomowanego producenta ETI, które łączy w sobie funkcjonalność dwóch kluczowych aparatów modułowych. Urządzenie to stanowi kombinację wyłącznika przeciwporażeniowego (RCD) oraz wyłącznika nadprądowego (MCB), co pozwala na znaczną oszczędność miejsca w rozdzielnicy elektrycznej. Wyłącznik charakteryzuje się prądem znamionowym wynoszącym 6 A oraz charakterystyką wyzwalania typu B, co czyni go idealnym do zabezpieczania obwodów o niskim prądzie rozruchowym.

• Dwubiegunowe rozłączanie: Konstrukcja 2P zapewnia, że w przypadku zadziałania zabezpieczenia, oba bieguny (fazowy i neutralny) zostają skutecznie odłączone od zasilania, co podnosi poziom bezpieczeństwa serwisowego.
• Czułość różnicowa 30mA: Znamionowy prąd różnicowy o wartości 0,03 A gwarantuje skuteczną ochronę uzupełniającą przed dotykiem bezpośrednim.
• Typ AC: Urządzenie jest przystosowane do wykrywania sinusoidalnych prądów różnicowych przemiennych, co jest standardem w większości instalacji budownictwa ogólnego.
• Kompaktowa budowa: Szerokość modułowa KZS-2M pozwala na optymalizację przestrzeni na szynie montażowej DIN.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 61009, co potwierdza jego niezawodność jako wyłącznika różnicowoprądowego z wbudowanym zabezpieczeniem nadprądowym (RCBO). Dzięki certyfikacji ETI, inżynierowie i instalatorzy mają pewność, że komponent ten gwarantuje powtarzalność parametrów elektrycznych i wysoką trwałość mechaniczną.

Zastosowanie

Wyłącznik KZS-2M B6/0.03 AC znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie kluczowa jest precyzyjna ochrona odbiorników o małej mocy. Jest szczególnie polecany do:

• Zabezpieczania obwodów oświetleniowych wykonanych w technologii LED.
• Ochrony zaawansowanych układów sterowania w automatyce budynkowej.
• Zasilania dedykowanych gniazd wtykowych dla urządzeń elektronicznych o niskim poborze prądu.
• Zastosowań w rozdzielnicach mieszkaniowych i komercyjnych, gdzie wymagana jest selektywność i oszczędność miejsca.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, co zapobiega przegrzewaniu się styków i zapewnia stabilność połączenia przez lata eksploatacji. Zaleca się regularne sprawdzanie poprawności działania członu różnicowoprądowego poprzez naciśnięcie przycisku TEST (zgodnie z harmonogramem przeglądów instalacji). Wyłącznik KZS-2M umożliwia łatwe podłączenie przewodów o różnych przekrojach, co ułatwia integrację z istniejącym okablowaniem.

FAQ

• Czy wyłącznik KZS-2M zajmuje tyle samo miejsca co standardowy wyłącznik nadprądowy? Urządzenie jest kompaktowe, jednak ze względu na połączenie dwóch funkcji (RCD+MCB), zajmuje szerokość dwóch standardowych modułów (2M).
• Czy typ AC jest odpowiedni do ochrony falowników? Typ AC wykrywa prądy różnicowe sinusoidalne. W przypadku urządzeń generujących odkształcone przebiegi lub składową stałą, należy rozważyć typ A lub B, jednak dla standardowych obwodów oświetleniowych i gniazd ogólnego przeznaczenia typ AC jest w pełni wystarczający.
• Jaka jest główna zaleta stosowania RCBO zamiast oddzielnych modułów? Główną korzyścią jest oszczędność miejsca w rozdzielnicy oraz uproszczenie oprzewodowania, co redukuje ryzyko błędów montażowych i skraca czas instalacji.
