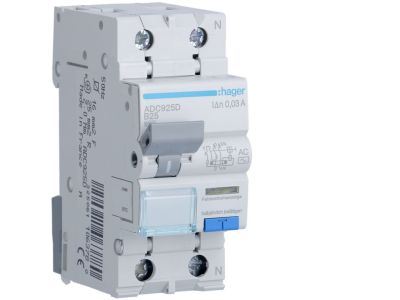

Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 25A 30mA typ AC, RCBO | ADC925D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) marki HAGER, model ADC925D, to zaawansowane urządzenie modułowe łączące w sobie dwie kluczowe funkcje ochronne w jednej obudowie. Urządzenie zapewnia skuteczną ochronę przeciwporażeniową dzięki czułości na prąd różnicowy o wartości 30 mA oraz kompleksową ochronę instalacji przed skutkami przeciążeń i zwarć. Prąd znamionowy wynoszący 25 A pozwala na bezpieczną obsługę obwodów o średnim obciążeniu, a charakterystyka wyzwalania typu B jest idealnie dopasowana do ochrony odbiorników o niskich prądach rozruchowych, takich jak oświetlenie czy gniazda wtykowe ogólnego przeznaczenia.

• Konfiguracja 1P+N: Urządzenie zajmuje szerokość dwóch modułów, zapewniając jednoczesne rozłączanie toru fazowego i neutralnego.
• Zdolność zwarciowa 6 kA: Gwarantuje bezpieczne przerwanie prądu zwarciowego o wartości do 6000 A, co jest standardem w nowoczesnym budownictwie mieszkaniowym i komercyjnym.
• Typ AC: Wyłącznik jest czuły na prądy różnicowe sinusoidalne zmienne, co czyni go podstawowym elementem zabezpieczającym w standardowych instalacjach AC.
• Wskaźnik zadziałania: Wyraźna sygnalizacja stanu pracy pozwala na szybką diagnostykę przyczyny odłączenia zasilania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 61009-1, co potwierdza jego niezawodność jako urządzenia typu RCBO (Residual Current Breaker with Overcurrent protection). Dzięki certyfikacji uznanego producenta, jakim jest HAGER, instalatorzy mają pewność, że komponent przeszedł rygorystyczne testy bezpieczeństwa i kompatybilności elektromagnetycznej, co jest kluczowe przy odbiorach technicznych instalacji elektrycznych.

Zastosowanie

Wyłącznik ADC925D znajduje szerokie zastosowanie w nowoczesnych rozdzielnicach elektrycznych. Jest dedykowany do ochrony obwodów końcowych w budynkach mieszkalnych, biurach oraz obiektach użyteczności publicznej. Dzięki połączeniu funkcji różnicowoprądowej i nadprądowej, pozwala na znaczną oszczędność miejsca na szynie DIN, co jest szczególnie istotne w kompaktowych rozdzielnicach. Idealnie sprawdza się w zabezpieczaniu obwodów gniazd wtykowych, gdzie wymagana jest wysoka czułość (30 mA) dla ochrony życia i zdrowia użytkowników przed dotykiem bezpośrednim.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN TS35. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i zapewnia długotrwałą, bezawaryjną pracę. Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanym do prądu znamionowego 25 A. Po zamontowaniu urządzenia i podaniu napięcia, konieczne jest przeprowadzenie testu działania za pomocą wbudowanego przycisku "TEST" – czynność tę należy powtarzać okresowo zgodnie z instrukcją producenta, aby zweryfikować sprawność mechanizmu wyzwalającego.

FAQ

• Czy ten wyłącznik chroni przed prądami upływu DC? Nie, model typu AC jest przeznaczony wyłącznie do wykrywania prądów różnicowych sinusoidalnych zmiennych. Do urządzeń generujących składową stałą (np. falowniki, ładowarki EV) zaleca się typ A lub B.
• Ile modułów zajmuje ADC925D w rozdzielnicy? Urządzenie posiada szerokość 2 modułów (ok. 35-36 mm), co wynika z konstrukcji 1P+N łączącej funkcję wyłącznika nadprądowego i różnicowoprądowego.
• Jaka jest główna zaleta stosowania RCBO zamiast oddzielnych modułów RCD i MCB? Główną zaletą jest oszczędność miejsca w rozdzielnicy oraz selektywność działania – w przypadku awarii wyłączany jest tylko konkretny, uszkodzony obwód, a nie cała sekcja zasilana przez wspólny wyłącznik różnicowoprądowy.
