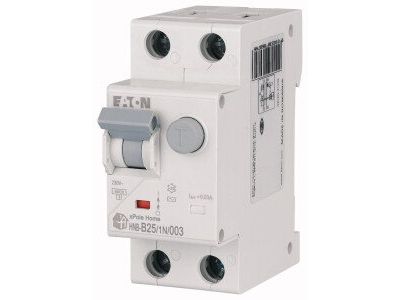

Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 25A 30mA typ AC, HNB-B25/1N/003 | 195123 Eaton

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym marki EATON, model HNB-B25/1N/003, to zaawansowane urządzenie typu kombi (RCBO), które integruje w jednej obudowie funkcje ochrony przed prądem upływu oraz ochrony przed przeciążeniami i zwarciami. Prąd znamionowy wynoszący 25 A pozwala na obsługę obwodów o znacznym obciążeniu, a charakterystyka wyzwalania typu B jest idealnie dopasowana do ochrony odbiorników o niskich prądach rozruchowych, typowych dla instalacji oświetleniowych i gniazd wtykowych w budownictwie mieszkaniowym oraz komercyjnym.

• Znamionowa zdolność zwarciowa 6 kA: Gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia prądu zwarciowego o wysokiej wartości, chroniąc infrastrukturę kablową przed zniszczeniem.
• Czułość różnicowoprądowa 30 mA: Stanowi kluczowy element ochrony przeciwporażeniowej (dodatkowej), reagując natychmiastowo na prąd upływu, co minimalizuje ryzyko porażenia prądem elektrycznym.
• Typ AC: Urządzenie jest przeznaczone do wykrywania sinusoidalnych prądów różnicowych przemiennych, co jest standardem w większości podstawowych instalacji elektrycznych.
• Konstrukcja 1+N: Wyłącznik zajmuje optymalną ilość miejsca w rozdzielnicy, kontrolując jednocześnie przewód fazowy i neutralny, co zwiększa precyzję detekcji anomalii w obwodzie.

Zgodność z Normami

Produkt z serii HNB został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy IEC/EN 61009, co potwierdza jego niezawodność jako wyłącznika różnicowoprądowego z zintegrowanym zabezpieczeniem nadmiarowoprądowym. Dzięki certyfikacji renomowanego producenta EATON, aparat zapewnia najwyższy stopień bezpieczeństwa operacyjnego i długowieczność w trudnych warunkach eksploatacyjnych.

Zastosowanie

Wyłącznik HNB-B25/1N/003 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych. Jest niezastąpiony w:

• Zabezpieczaniu obwodów gniazd wtykowych ogólnego przeznaczenia w budynkach mieszkalnych.
• Ochronie obwodów oświetleniowych, gdzie wymagana jest szybka reakcja na przeciążenia (charakterystyka B).
• Instalacjach biurowych i komercyjnych, gdzie kluczowe jest ograniczenie skutków ewentualnego pożaru wywołanego uszkodzeniem izolacji.
• Modernizacji istniejących rozdzielnic, gdzie ograniczona przestrzeń wymusza stosowanie aparatów zespolonych zamiast oddzielnych modułów RCD i MCB.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TS-35 mm. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów na zaciskach.
• Przekrój przewodów: Zaciski windowe pozwalają na pewne mocowanie przewodów o odpowiednim przekroju znamionowym, co jest kluczowe przy prądzie 25 A.
• Przycisk TEST: Po zamontowaniu i podaniu napięcia należy sprawdzić poprawność działania członu różnicowoprądowego poprzez naciśnięcie przycisku testowego (zaleca się regularne powtarzanie tej czynności zgodnie z instrukcją).

FAQ

1. Czy wyłącznik typu AC wykrywa prądy pulsujące DC?
Nie, wyłączniki typu AC są przeznaczone wyłącznie do wykrywania sinusoidalnych prądów przemiennych. W przypadku instalacji z elektroniką generującą odkształcenia prądu, należy rozważyć typ A.

2. Co oznacza charakterystyka B w tym urządzeniu?
Charakterystyka B oznacza, że wyzwalacz elektromagnetyczny zadziała w zakresie 3 do 5-krotności prądu znamionowego. Jest to rozwiązanie dedykowane do ochrony przewodów i odbiorników o małych prądach rozruchowych.

3. Czy ten wyłącznik chroni przed skutkami pożaru?
Tak, poprzez szybkie wykrywanie prądów upływu wynikających z uszkodzenia izolacji, urządzenie znacząco ogranicza ryzyko wystąpienia łuku elektrycznego i zapłonu, co jest jedną z głównych przyczyn pożarów instalacji elektrycznych.
