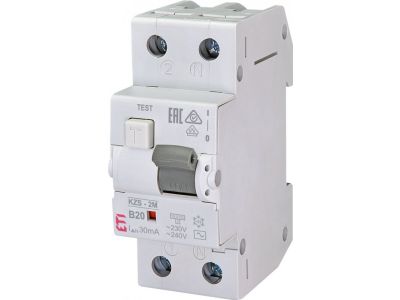

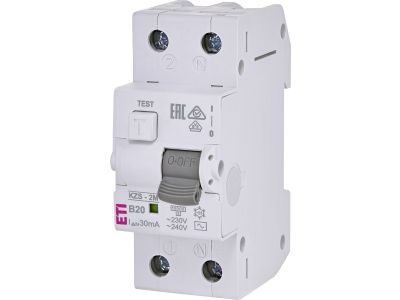

Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 20A 30mA typ AC, KZS-2M | 002173105 Eti

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym KZS-2M marki ETI to zaawansowane rozwiązanie typu RCBO, które łączy w sobie funkcjonalność dwóch kluczowych aparatów modułowych: wyłącznika przeciwporażeniowego oraz wyłącznika nadprądowego. Urządzenie zostało zaprojektowane w wykonaniu dwubiegunowym (2P), co oznacza, że w przypadku wystąpienia zakłócenia, oba bieguny robocze są skutecznie odcinane od zasilania, zapewniając najwyższy poziom bezpieczeństwa personelu i instalacji.

• Charakterystyka wyzwalania B: Prąd znamionowy 20A z charakterystyką B jest idealny do zabezpieczania obwodów o niskich prądach rozruchowych, typowych dla instalacji oświetleniowych i gniazd wtykowych w budownictwie mieszkaniowym.
• Czułość 30mA: Znamionowy prąd różnicowy o wartości 0,03A (30mA) stanowi standard w ochronie uzupełniającej przed dotykiem bezpośrednim.
• Typ AC: Urządzenie reaguje na prądy różnicowe sinusoidalne przemienne, co jest optymalne dla standardowych odbiorników rezystancyjnych i indukcyjnych.
• Kompaktowa budowa: Szerokość wynosząca zaledwie dwa moduły (2M) pozwala na znaczną oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności ochronnej.

Zgodność z Normami

Produkt marki ETI spełnia rygorystyczne wymagania europejskich i międzynarodowych norm dotyczących aparatury modułowej. Wyłącznik KZS-2M został zaprojektowany i przetestowany zgodnie z normą IEC/EN 61009, co gwarantuje niezawodność działania zarówno członu różnicowoprądowego, jak i nadmiarowoprądowego. Posiada on certyfikację potwierdzającą zdolność do bezpiecznego przerywania prądów zwarciowych oraz precyzyjną kalibrację wyzwalaczy termicznych i magnetycznych.

Zastosowanie

Wyłącznik KZS-2M AC B20/0.03 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest wysoka selektywność i niezawodność. Jest on dedykowany do:

• Zabezpieczania obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Ochrony obwodów oświetleniowych przed skutkami zwarć i przeciążeń.
• Zapewnienia ochrony przeciwporażeniowej w łazienkach, kuchniach i innych pomieszczeniach o podwyższonym ryzyku.
• Zastosowań w rozdzielnicach przemysłowych jako kompaktowe zabezpieczenie końcowych obwodów odbiorczych.

Wskazówki Montażowe

Montaż wyłącznika KZS-2M powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN TH35. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków (zgodnie z dokumentacją techniczną), aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o przekroju dostosowanym do prądu znamionowego 20A, co minimalizuje spadki napięcia.
• Testowanie: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić poprawność działania przyciskiem TEST. Zaleca się okresowe testowanie urządzenia (np. raz w miesiącu) w celu weryfikacji sprawności mechanizmu wyzwalającego.

FAQ

• Czy wyłącznik KZS-2M zajmuje tyle samo miejsca co zwykła różnicówka? Tak, dzięki konstrukcji 2M zajmuje on szerokość dwóch standardowych modułów, integrując w sobie funkcję dwóch osobnych aparatów.
• Czy typ AC jest odpowiedni do ochrony falowników? Typ AC reaguje na prądy przemienne. W przypadku urządzeń generujących odkształcone przebiegi lub składową stałą (jak niektóre zaawansowane falowniki), należy rozważyć typ A lub B, jednak dla standardowych obwodów domowych typ AC jest w pełni wystarczający.
• Co oznacza charakterystyka B przy prądzie 20A? Oznacza to, że wyzwalacz magnetyczny zadziała przy prądzie od 3 do 5 razy większym od prądu znamionowego, co chroni instalację przed skutkami zwarć przy zachowaniu odporności na niewielkie, chwilowe skoki prądu.
