Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 16A 30mA typ AC, PFL6-16/1N/B/003 | 286431 Eaton

Opis i Kluczowe Cechy

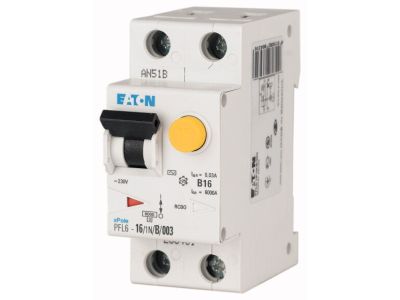

Wyłącznik różnicowoprądowy z członem nadprądowym marki EATON, model PFL6-16/1N/B/003 o numerze katalogowym 286431, to zaawansowane urządzenie typu kombi (RCBO), które integruje w jednej obudowie funkcje ochrony przeciwporażeniowej oraz zabezpieczenia przed przeciążeniami i zwarciami. Prąd znamionowy wynoszący 16 A w połączeniu z charakterystyką wyzwalania typu B sprawia, że urządzenie idealnie nadaje się do ochrony obwodów gniazd wtykowych oraz oświetlenia w budownictwie mieszkaniowym i komercyjnym, gdzie nie występują duże prądy rozruchowe.

• Znamionowa zdolność zwarciowa 6 kA: Gwarantuje bezpieczne przerwanie prądu zwarciowego o wartości do 6000 A, co jest standardem wymaganym w nowoczesnych instalacjach niskiego napięcia.
• Czułość różnicowoprądowa 30 mA: Znamionowy prąd różnicowy o wartości 0,03 A stanowi kluczowy element ochrony uzupełniającej przed dotykiem bezpośrednim, minimalizując ryzyko tragicznych skutków porażenia prądem.
• Typ AC: Urządzenie jest przeznaczone do wykrywania sinusoidalnych prądów różnicowych przemiennych, co czyni je optymalnym rozwiązaniem dla standardowych odbiorników rezystancyjnych i indukcyjnych.
• Konstrukcja 1+N: Wyłącznik posiada jeden biegun chroniony oraz tor neutralny, co pozwala na oszczędność miejsca w rozdzielnicy (szerokość 2 modułów) przy zachowaniu pełnej funkcjonalności rozłączania obu torów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy IEC/EN 61009, co potwierdza jego niezawodność jako wyłącznika różnicowoprądowego z wbudowanym zabezpieczeniem nadmiarowoprądowym. Seria PFL6 od EATON jest uznawana przez instalatorów za gwarancję stabilności parametrów czasowo-prądowych oraz wysokiej trwałości mechanicznej i elektrycznej.

Zastosowanie

Wyłącznik PFL6-16/1N/B/003 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest dedykowany do:

• Zabezpieczania końcowych obwodów odbiorczych w budynkach mieszkalnych (kuchnie, łazienki, pokoje).
• Ochrony urządzeń biurowych i infrastruktury IT przed skutkami uszkodzenia izolacji podstawowej.
• Ograniczania ryzyka wystąpienia pożarów wywołanych przez prądy upływu.
• Zapewnienia bezpieczeństwa w miejscach, gdzie wymagany jest drugi stopień ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN TS35 mm. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment obrotowy, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów na zaciskach.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o odpowiednim przekroju znamionowym, co zapewnia stabilne przesyłanie energii bez strat mocy.
• Przycisk TEST: Po zamontowaniu i podaniu napięcia należy sprawdzić poprawność działania członu różnicowoprądowego poprzez naciśnięcie przycisku kontrolnego. Zaleca się regularne testowanie urządzenia zgodnie z instrukcją producenta.

FAQ

• Czy ten wyłącznik chroni przed prądami stałymi pulsującymi? Nie, model typu AC jest przeznaczony wyłącznie do wykrywania prądów różnicowych sinusoidalnie zmiennych. Do odbiorników generujących odkształcenia (np. falowniki) zaleca się typ A.
• Jaka jest szerokość urządzenia w rozdzielnicy? Wyłącznik zajmuje dwa standardowe moduły (ok. 35-36 mm), co pozwala na łatwą integrację w większości szaf rozdzielczych.
• Czy charakterystyka B jest odpowiednia do silników? Charakterystyka B jest przeznaczona do obwodów o niskich prądach rozruchowych. W przypadku silników o ciężkim rozruchu lepszym wyborem może być charakterystyka C.
